C4FM je digitálny hlasový režim firmy Yaesu, predávaný pod názvom System Fusion. Jeho prednosť je už v názve: keďže je C4FM variantom frekvenčného kľúčovania, leží technicky dosť blízko starej dobrej FM, aby si oba svety mohli deliť ten istý prevádzač. Prístroj si sám zistí, čo je na kanáli, a prispôsobí sa. Tento článok vysvetľuje, čo sa vlastne prenáša, ako funguje prepojenie cez WIRES-X, YSF a rakúsky YCS232 — a kde sú hranice systému.
Kto hľadá skôr praktický začiatok než techniku, nájde ho stručne v C4FM / Yaesu Fusion v Rakúsku: začiatok bez prekážok.
Odkiaľ System Fusion pochádza
Keď Yaesu v roku 2013 predstavilo System Fusion, digitálny vlak už dávno odišiel: D-STAR bežal od začiatku tisícročia a DMR sa prelial z profesionálnej prevádzky do rádioamatérskej. Odpoveďou Yaesu na oneskorenie nebola ani tak technika ako stratégia: analógová kompatibilita a agresívny program, v ktorom kluby kupovali Fusion prevádzače s výraznou zľavou.
Kalkul vyšiel. Prevádzač, ktorý obsluhuje oba svety, klub nerozdelí — analógová pravidelná relácia beží ďalej a kto chce digitál, môže. Túto vlastnosť nemá ani D-STAR, ani DMR a dodnes je najsilnejším argumentom pre Fusion.
Čo sa deje v pásme: 4FSK s 9600 bit/s
C4FM celým názvom Continuous 4-Level FM. Namiesto dvoch frekvencií ako pri klasickom FSK sú štyri odchýlky od nosnej — a pretože štyri stavy kódujú presne dva bity, každý symbol nesie dvojicu bitov (dibit). Pri 4800 symboloch za sekundu z toho vychádza hrubá rýchlosť 9600 bit/s v kanálovom rastri 12,5 kHz.
Týchto 9600 bit/s je koláč, o ktorý sa delia hlas, oprava chýb a dáta — a podľa spôsobu delenia vznikajú jednotlivé režimy. Kódovanie hlasu vždy zabezpečuje vokodér AMBE+2, tá istá rodina kodekov, akú používajú D-STAR (ako AMBE) a DMR. Je proprietárny a licencovaný — o tom ďalej.
Štyri prevádzkové režimy
System Fusion pozná štyri režimy, medzi ktorými prístroj podľa nastavenia prepína sám:
- DN — Digital Narrow (režim V/D): štandard. Hlas a dáta bežia súčasne. Z 9600 bit/s ide zhruba 2450 bit/s do vokodéra, asi 1150 bit/s na opravu chýb hlasu a zvyšok na dátový kanál (volacia značka, poloha GPS, krátke správy) s vlastným zabezpečením. Práve množstvo FEC je dôvod, prečo DN dosiahne najďalej — a prečo znie mierne „digitálne".
- VW — Voice Wide (Voice FR): celá rýchlosť ide do hlasu, približne 4400 bit/s vokodéra plus 2800 bit/s FEC. Počuteľne lepšie, zblízka takmer štúdiové — zato spojenie pri slabom signáli spadne skôr. Dátový kanál nie je.
- DW — Data Wide (Data FR): maximálna priepustnosť pre dáta namiesto hlasu — v praxi na prenos obrázkov a súborov medzi prístrojmi.
- Analógová FM: celkom bežná úzkopásmová FM, akú zvládne každá iná ručná stanica.
Pre bežnú prevádzku je dôležité: prístroj v režime DN nedekóduje vysielanie vo VW automaticky v plnej kvalite a naopak. Na prevádzačoch a reflektoroch je preto DN faktickým štandardom — VW zostáva priamym spojeniam a miestnym reláciám, kde všetci vedia, čo robia.
AMS: skutočný trik
AMS znamená Automatic Mode Select a je to funkcia, ktorá Fusionu vydobyla povesť. Prístroj pri každom prichádzajúcom vysielaní vyhodnotí, či ide o analógovú FM alebo o dátový tok C4FM, a v milisekundách prepne prijímaciu cestu. Pri vysielaní si môže zapamätať, v akom režime bola naposledy počutá stanica, a odpovedať rovnako.
Pre prevádzku prevádzača to znamená: Fusion prevádzač prijme oboje a oboje pošle ďalej — analóg dnu, analóg von; digitál dnu, digitál von. Analógová miestna relácia z digitálnej prevádzky nespozná nič okrem občasného šumu, keď niekto prejde digitálne. Prevádzače DMR a D-STAR to nedokážu: tam je kanál buď digitálny, alebo nie.
Cena za to: zmiešaný prevádzač je vždy obsadený len jedným druhom prevádzky. DMR vie na tej istej frekvencii viesť pomocou TDMA dva oddelené časové sloty, C4FM nie. Kto potrebuje kapacitu, je lepšie obslúžený pri DMR; kto potrebuje nadväznosť na existujúcu prevádzku, pri Fusione.
Video (po anglicky): ako spolu súvisia Fusion, C4FM a WIRES-X — vyjasnenie troch pojmov, ktoré sa v praxi mýlia najčastejšie.
DG-ID a DP-ID: CTCSS pre digitál
Od druhej generácie (System Fusion II, približne od roku 2017) nesie každé vysielanie dve ďalšie identifikácie:
- DG-ID (Digital Group ID): číslo od 0 do 99. Funguje ako CTCSS tón, len digitálne: prístroj sa otvorí, len keď sa prijaté DG-ID zhoduje s nastaveným. DG-ID 0 je stav „prepustiť všetko". Vysielacie a prijímacie DG-ID sa dajú nastaviť oddelene — obdoba split CTCSS.
- DP-ID (Digital Personal ID): identifikácia viazaná na prístroj pre skupinovú funkciu GM (Group Monitor), vďaka ktorej sa malé skupiny vidia navzájom na displeji — vrátane vzdialenosti a smeru, ak je aktívna GPS.
DG-ID je viac než šumová brána: na prepojených prevádzačoch a serveroch YCS je to nástroj voľby hovorovej skupiny — funkčne to, čo je pri DMR talkgroup a pri D-STAR modul reflektora, len bez registrácie a bez codeplugu.
Prepojenie: WIRES-X, YSF a YCS
Mimo éteru sa Fusion prepája tromi rôznymi cestami — a práve tie sú pre začiatočníkov najčastejším kameňom úrazu, pretože znejú podobne, ale ide o oddelené systémy.
WIRES-X — vlastná sieť Yaesu
WIRES-X (Wide-coverage Internet Repeater Enhancement System) je prepojenie výrobcu. Stanice sa stretávajú v miestnostiach (rooms), každá s číselným ID; node je prístupový bod spájajúci éter a internet. Ovláda sa priamo z prístroja — červene označeným tlačidlom X, ktorým sa hľadajú uzly a pripájajú miestnosti.
Uzol sa klasicky stavia s rozhraním HRI-200 a počítačom. Ide to však aj bez ďalšej techniky: v režime PDN (Portable Digital Node) visí vhodný prístroj — FT5D, FT3D, FT2D, FTM-400XD, FTM-300D, FTM-200D alebo FTM-100D — cez USB na počítači s Windows a sám sa stane prístupovým bodom. Pevná verejná IP nie je potrebná. Node a room ID prideľuje Yaesu; bez tejto registrácie sa v sieti WIRES-X nič nedeje.
YSF reflektory — otvorený protipól
Popri tom existuje svet YSF, ktorý vyrástol okolo slobodného softvéru MMDVM od Jonathana Naylora, G4KLX. YSF reflektor je virtuálna miestnosť, do ktorej sa prihlasujú hotspoty a svojpomocne postavené prevádzače. Žiadna centrálna autorita neexistuje: kto chce prevádzkovať reflektor, prevádzkuje ho. Práve to robí scénu živou — a neprehľadnou. Staršie reflektory FCS sú predchádzajúci koncept a v Rakúsku sú od roku 2018 prakticky nahradené.
Dôležité: prevádzač Yaesu v režime WIRES-X sa do YSF reflektora priamo nedostane — medzi tým je potrebný most. Hotspoty naopak hovoria oboma protokolmi bez problémov.
YCS — System Fusion II ako server
Server YCS je vývojovým stupňom YSF reflektora: namiesto jedinej miestnosti spravuje mnoho skupín naraz, adresovaných cez DG-ID. Prevádzač teda nevisí v jednej miestnosti, ale prepúšťa všetky skupiny; ktorú počuješ, rozhoduje DG-ID na tvojom prístroji. YCS navyše zaznamenáva volacie značky a polohy z dátového kanála a ukazuje ich na dashboarde.
C4FM v Rakúsku: YCS232 a skupiny DG-ID
Rakúska sieť Fusion dnes beží prevažne cez YCS232 — domáci server System Fusion II prevádzkovaný v prostredí ÖVSV. Voľba skupiny prebieha cez DG-ID:
- DG-ID 32 — AT-C4FM-Austria, celoštátna skupina. Kto nastaví len jednu, nastaví túto.
- DG-ID 91 — OE1 / východný región, 93 — Dolné Rakúsko, 98 — OE8 Korutánsko: regionálne skupiny.
- DG-ID 28 — Švajčiarsko, 62 — Nemecko: susedia na tom istom serveri.
- DG-ID 99 — echo, vlastný test: svoje vysielanie počuješ späť a hneď vieš, či modulácia aj cesta sedia.
Každý pripojený prevádzač má navyše pevne pridelené DG-ID, aby sa pridelenia neprekrývali. Pre vlastný svet Yaesu existuje ešte miestnosť WIRES-X „OE AUSTRIA ALL". A pretože multiprotokolový reflektor XLX905 prijíma aj C4FM, sedíte tam v tej istej relácii ako stanice D-STAR a DMR.
V rakúskom zozname C4FM prevádzačov ich je dnes približne 26. Väčšina je na 70 cm s odstupom −7,6 MHz, niekoľko na 2 m so 600 kHz. Prierez:
- OE1XAT Viedeň/Wienerwald — 438,3625 MHz, YCS System Fusion II
- OE2XZR Gaisberg — 438,550 MHz, YCS
- OE5XOL Linz/Breitenstein — 438,2875 MHz, YCS
- OE5XGL Grünberg — 145,750 MHz (2 m), YCS
- OE6XAG Schöckl — 437,975 MHz, YCS
- OE7XCJ Innsbruck — 438,400 MHz, YCS
- OE8XKK Pyramidenkogel — 439,075 MHz, YCS
- OE7XLI Lienz/Hochstein — 439,075 MHz, jeden z mála cez WIRES-X
Niekoľko prevádzačov beží zámerne bez prepojenia — napríklad OE3XDA na Hochkogelbergu, OE5XKL na Krippensteine alebo OE6XPG na Planai. Aktuálny zoznam s odstupmi a DG-ID udržiava stránka C4FM Austria; ktorá skupina je práve aktívna, ukazuje v reálnom čase dashboard YCS232. Pre širší prehľad: naše zhrnutie VKV opakovačov v Rakúsku.
Video (po nemecky): prechod Rakúska na YCS / System Fusion II — prečo skupiny DG-ID nahradili jediný reflektor a čo to znamená pri prístroji.
Prístroje: Yaesu a nikto iný
C4FM je štandard Yaesu a na rozdiel od DMR neexistuje tretia strana, ktorá by stavala lacné prístroje. Kto chce Fusion, kupuje Yaesu. Obvyklí zástupcovia:
- FT-70DE — vstupná ručná stanica: 5 W, C4FM aj FM, bez GPS a bez farebného displeja. Najlacnejšia cesta do režimu.

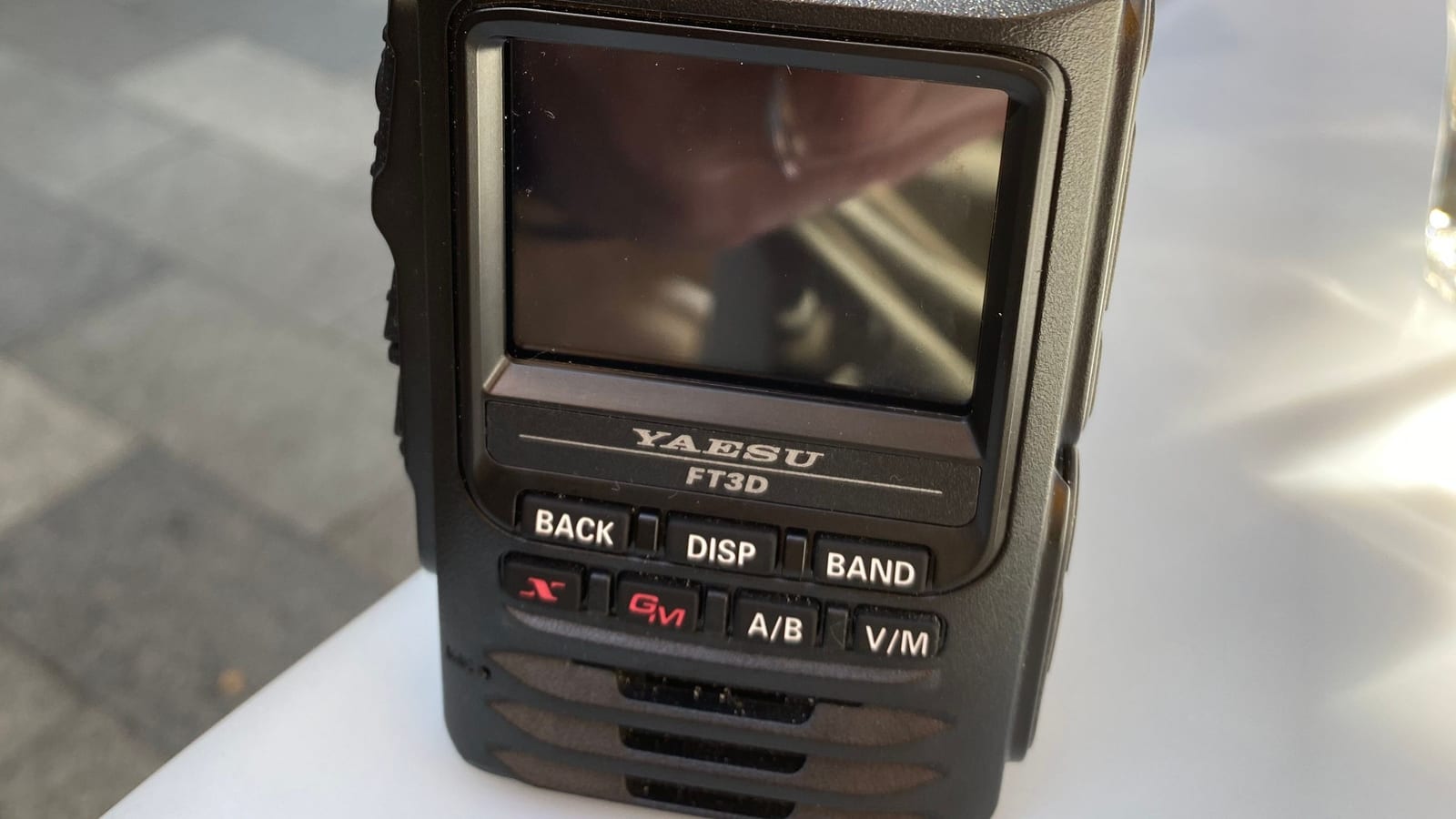

- FT3DE / FT5DE — plná výbava: farebný dotykový displej, GPS, Bluetooth, APRS, vhodné pre PDN. FT5DE je aktuálny stupeň.
- FTM-200DE / FTM-300DE — mobilné prístroje s 50 W, GPS a AMS; FTM-300DE s väčším rozsahom funkcií.
- FTM-500DE (a novšia rada FTM-510DE) — skutočný duálny príjem, dva aktívne prijímače naraz, reproduktorový koncept AESS.
- FT-991A — univerzál: KV, 6 m, 2 m a 70 cm vo všetkých režimoch, C4FM na VKV/UKV vrátane.
- DR-2X / DR-2XE — samotný prevádzač, s prevádzkou AMS a voliteľnou jednotkou LAN.
K prevádzaču Yaesu pridáva ešte IMRS (Internet-linked Multi-site Repeater System): s voliteľnou jednotkou LAN možno cez IP prepojiť až 99 kusov DR-2X — vlastná reťaz prevádzačov výrobcu, nezávislá od WIRES-X. V Rakúsku hrá malú rolu, pretože prepojenie beží cez YCS232.
Bez prevádzača: hotspot
Kto na Fusion prevádzač nedosiahne, dostane sa do siete cez hotspot: doska MMDVM na Raspberry Pi s Pi-Star alebo modernejším WPSD. Hotspot sa prihlási do YSF reflektora alebo priamo do YCS232, voľba skupiny zostáva DG-ID na prístroji. Postup krok za krokom je v Nastavenie Pi-Star hotspotu. Ako vždy platí: platná licencia, kmitočet podľa band plánu, minimálny výkon.
Čo C4FM vie navyše: GPS, správy, obrázky
Dátový kanál v režime DN neslúži len volacej značke. Prenáša polohu GPS — na YCS končia polohy v dashboarde a cez vhodné brány sa dostanú aj do siete APRS. K tomu krátke textové správy medzi prístrojmi a v režime DW dokonca fotografie z voliteľného mikrofónu s kamerou. V bežnej prevádzke je to hračka; pre výcvik, fieldday a logistiku pretekov je to občas praktické.
Funkcia GM (Group Monitor) ukazuje, ktoré stanice vlastnej skupiny sú práve v dosahu — so vzdialenosťou a smerom. Na fielddayi s viacerými skupinami je to azda najviac podceňovaná funkcia celého systému.
Kde sú hranice
Tri body k tomu poctivo patria:
- Jeden výrobca, jeden ekosystém. Alternatíva k prístrojom Yaesu neexistuje, a tým ani tlak na ceny. Ručné stanice DMR začínajú tesne nad sto eurami, FT5DE stojí štyri- až päťnásobok.
- Proprietárny kodek. AMBE+2 je licencované duševné vlastníctvo firmy DVSI. Fusion sa nedá plne postaviť v slobodnom softvéri — presne tam nastupuje M17 s otvoreným Codec2.
- WIRES-X je uzavretý. Node a room ID prideľuje Yaesu, softvér beží len na Windows. Svet YSF/YCS je otvorenou odpoveďou — ale je to paralelný svet, nie rozšírenie.
Proti tomu stojí jediná výhoda, ktorú nemá žiadny iný systém: žiadna registrácia, žiadny codeplug, žiadne štúdium talkgroup. Zadať volaciu značku, nastaviť DG-ID, stlačiť. Preto je Fusion pre mnohých prvý digitálny režim — a pre niektorých jediný, ktorý potrebujú.
QRV v troch krokoch
- Zadaj volaciu značku. Jednorazovo v menu nastavení. Žiadna online registrácia, žiadne ID na vybavenie.
- Vyber cieľ. Rakúsky Fusion prevádzač zo zoznamu, miestnosť WIRES-X „OE AUSTRIA ALL" alebo — cez hotspot — YCS232. Kmitočty a odstupy pohodlne nahrá do prístroja Memory Channels Processor.
- Nastav DG-ID a počúvaj. 32 pre Rakúsko plus regionálna skupina. Test na DG-ID 99 (echo) odpovie na otázku „dostanem sa vôbec dnu?" za päť sekúnd. Potom sa ozvi celou volacou značkou.
Ďalšie zdroje
- ÖVSV Wiki — kategória C4FM
- ham-c4fm.at — zoznam prevádzačov, skupiny DG-ID a návody pre Rakúsko
- Dashboard YCS232 — živý pohľad na aktívne skupiny a prevádzače
- systemfusion.yaesu.com — dokumentácia výrobcu k režimom, WIRES-X a DR-2X
U nás súvisí: začiatok s C4FM v Rakúsku, D-STAR v Rakúsku a DMR v Rakúsku.
Táto stránka je súčasťou nášho prehľadu digitálnych režimov — tam nájdeš všetky režimy v porovnaní.
73 – vaša redakcia oeradio.at
