Antena dobi vso pozornost, a pogosto o uspehu ali razočaranju odloča neopazni kos vmes: koaksialni kabel. Napačno izbran kabel tiho porabi velik del oddajne moči in oslabi vsak sprejeti signal. Ta članek pokaže, kateri kabel je smiseln in kdaj – od RG-58 prek RG-213 in LMR-400 do Ecoflexa – s trdnimi vrednostmi slabljenja in prakso za alpski prostor.
Zakaj je kabel pomemben
Vsak kabel slabi – radiofrekvenco spreminja v toploto, merjeno v decibelih na dolžino (dB/100 m). Ključno pravilo: 3 dB izgube pomenijo polovico moči, 6 dB četrtino, 10 dB le desetino. In velja v obe smeri: kar ostane v kablu pri oddaji, ne pride do antene; kar se izgubi pri sprejemu, nikoli ne slišimo. Slabljenje je množitelj dolžine – dvojni kabel, dvojni dB.
Zgradba: štiri plasti

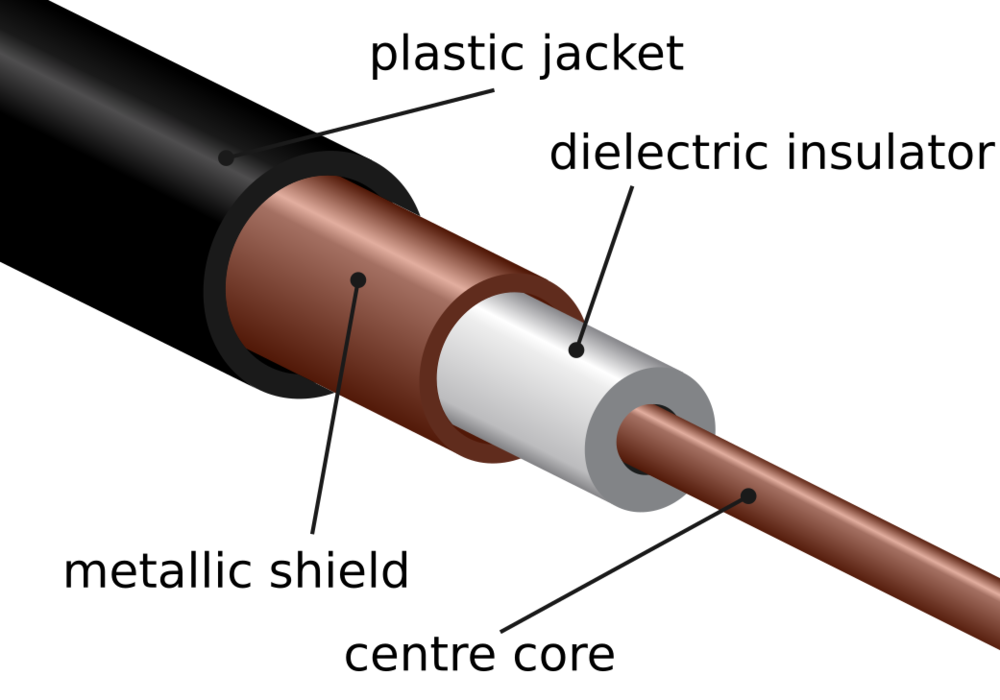

Od znotraj navzven ima koaks osrednji vodnik, dielektrik (izolacija, pogosto penjeni polietilen), oklop (pletenica, pri dobrih kablih tudi folija) in zunanji plašč. Oklop zadržuje motnje zunaj in oddajno energijo znotraj. Poceni RG-58 ima pogosto le tanko enojno pletenico; sodobni nizkoizgubni kabli, kot Ecoflex ali Aircom Plus, združujejo folijo in pletenico ter presegajo 90 dB oklopljenosti – pomembno proti QRM.
50 ali 75 ohmov? Pri oddaji je standard 50 Ω: najboljši kompromis med močjo in izgubo. 75 Ω (npr. RG-6) je bliže najmanjšemu slabljenju in se uporablja za sprejem, video in kabelsko TV – za oddajo neprimeren. Faktor skrajšanja: kabli s polnim PE (RG-58, RG-213) imajo 0,66, penjeni, kot LMR-400, okoli 0,85 – pomembno, ko dolžine kabla uporabljamo za prilagoditev.
Slabljenje: najpomembnejša številka
Tu se kabli ločijo. Spodnje vrednosti so tipične, zaokrožene, iz podatkovnih listov proizvajalcev in radioamaterskih virov, navzkrižno preverjene po več virih:
| Kabel | ~14 MHz (KV) | ~144 MHz (2 m) | ~432 MHz (70 cm) |
|---|---|---|---|
| RG-58 | ~4,9 | 20,3 | ~35 |
| RG-8X | ~3,3 | 15,4 | ~28 |
| RG-213 / RG-8 | ~1,8 | 9,2 | ~17 |
| LMR-400 | ~1,5 | 4,9 | ~8,8 |
| Aircell 7 | ~2,6 | 7,6 | 13,6 |
| Ecoflex 10 | ~1,4 | 4,9 | 8,9 |
| Ecoflex 15 | ~1,0 | 3,4 | 6,1 |
| RG-6 (75 Ω) | ~2,3 | ~9 | ~17 |
Bistvo: na kratkem valu so vsi „debeli” kabli praktično enakovredni (RG-213, LMR-400, Ecoflex vsi pod 2 dB/100 m). Šele na 2 m in 70 cm se dramatično razdvojijo: RG-58 na 70 cm izgubi okoli 35 dB/100 m – praktično neuporaben za daljše vode – medtem ko LMR-400 ali Ecoflex 10 ostaneta pod 9 dB.
Sam preračunaj: namesto pravila izračunaj svoj konkreten primer. KV5R Coax Loss Calculator in CO8TW Coax Calculator za več deset vrst kablov izračunata osnovno izgubo, dodatno izgubo zaradi SWR in moč, ki dejansko pride do antene – vneseš le tip kabla, dolžino in frekvenco.
Kateri kabel za kaj?
Pravilo: skupno izgubo napajalnega voda po možnosti zadrži pod 1–2 dB. Iz tega sledi:
Kratki val (do 30 MHz), do ~30 m: RG-213 večinoma povsem zadostuje in ponuja najboljše razmerje cena-učinek. Za dolge vode ali visoko moč: Ecoflex 10 ali LMR-400. RG-58 le za kratke povezovalne kable pod 5 m.
2 m (144 MHz): od ~10 m vsaj RG-213, bolje Aircom Plus, Ecoflex 10 ali LMR-400. Izogibaj se RG-58.
70 cm (432 MHz) in više: nizkoizgubni kabel je obvezen – LMR-400, Ecoflex 10/15, Aircom Plus. Za dolge vode do droga ali vrha Ecoflex 15.
Prenosno/QRP: RG-8X ali Aircell 7 – dober kompromis med izgubo, težo in prožnostjo. Primeren za vertikalno anteno ali Yagi.
Pri običajnih 100 W obremenljivost skoraj nikoli ni težava – že RG-58 na kratkem valu prenese več sto vatov. Merilo je praktično vedno izguba, ne obremenljivost.
Zmota o SWR
Nizek SWR v postaji ni dokaz dobre antene. Odbita moč mora nazaj skozi kabel in se drugič slabi. Pri dolgem ali izgubnem kablu se vrne komaj kaj – merilnik SWR kaže zavajajoče nizke vrednosti. 2,0:1 na anteni se lahko preobleče v neškodljivih 1,3:1 pri postaji. Za zanesljivost meri na anteni, na primer z NanoVNA.
Konektorji: PL-259, N ali BNC?

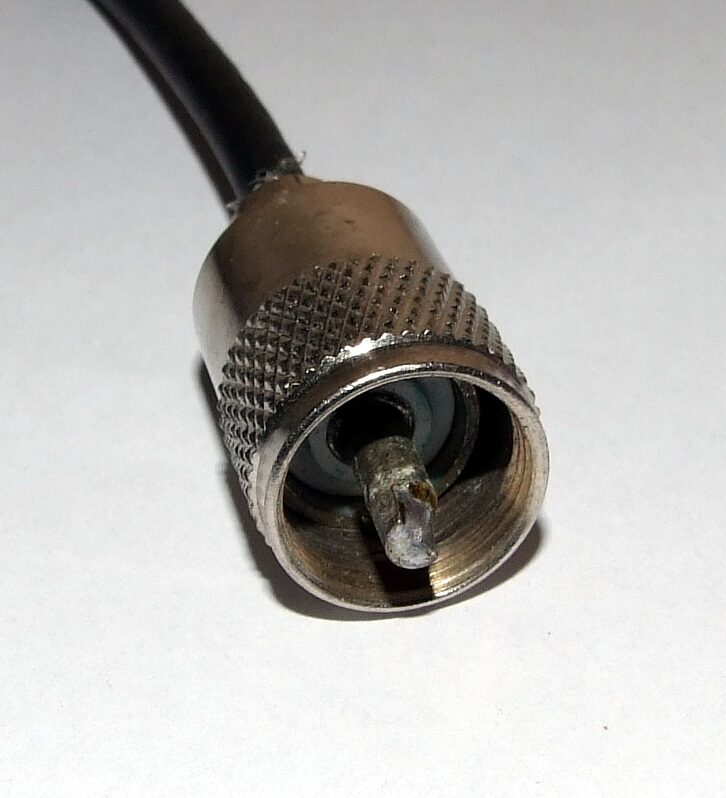

PL-259 / SO-239 (konektor UHF): klasika od kratkega vala do 2 m. Po zasnovi ni pravi 50-Ω konektor, kar je na KV nepomembno, na 70 cm pa merljivo. Robusten, velika tokovna zmogljivost, enostavno spajkanje.

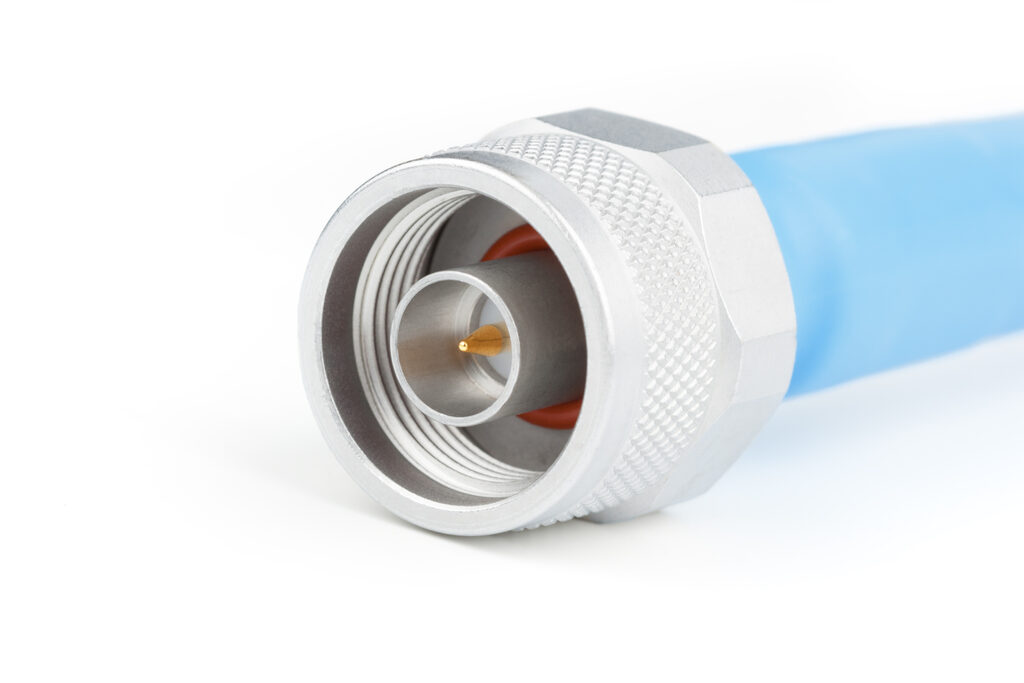

Tip N: pravi 50-Ω konektor do območja GHz, odporen na vremenske vplive – prva izbira za VHF/UHF in vsako povezavo na prostem.
BNC: bajonetni hitri priklop, pravih 50 Ω (pozor: obstajajo tudi 75-Ω različice!), idealen za merilno opremo, ročne postaje in QRP – ne za visoko moč ali izpostavljeno zunanjo montažo.
Pomembno: vsak zunanji spoj zatesni s samovulkanizirajočim trakom, nato plast na UV odpornega traku. Vdor vode je najpogostejši vzrok počasi naraščajočega slabljenja.
Pogoste napake
• RG-58 za dolge vode VHF/UHF – klasika, ki zavrže večino moči.
• Nezatesnjeni konektorji – voda zleze v pletenico in slabljenje trajno naraste.
• Poceni kabel CCS (jedro iz pobakrenega jekla) – mehansko krhko; za resne vode izberi polni baker.
• Preostri radiji upogiba – deformirajo dielektrik in ustvarijo skoke impedance. Debeli nizkoizgubni kabli so togi!
Alpska praksa: fiksno vs. prenosno
Dva svetova. Fiksna postaja: z anteno na strehi ali na drogu se hitro nabere 15–40 m kabla – na 2 m/70 cm to jasno govori za nizkoizgubni kabel. Prenosno in SOTA: ravno obratno. Tu je kabel kratek (5–10 m) in izguba komaj predstavlja težavo – šteje pa vsak gram. Nihče ne nosi togega LMR-400 na vrh; izbereš lahek, prožen RG-8X ali Aircell 7. Poleg tega v gorah: intenzivno UV-sevanje na višini hitro stara plašče iz PVC – izberi na UV odporni PE. Temperaturna nihanja z vlago pa povzročijo, da kabel „diha” in vleče vodo – zatesnjeni konektorji tu niso razkošje, ampak nujnost.
Video: primerjava kablov
Zaključek
Ne kupuj najdražjega kabla, ampak pravega: na kratkem valu je RG-213 skoraj vedno pravi; na VHF/UHF in pri dolgih vodih ni poti mimo nizkoizgubnega. Ob dvomu izmeri, zatesni vsak zunanji spoj – in ne pozabi, da je napajalni vod nevidna polovica tvojega antenskega sistema.
73 – vaše uredništvo oeradio.at
