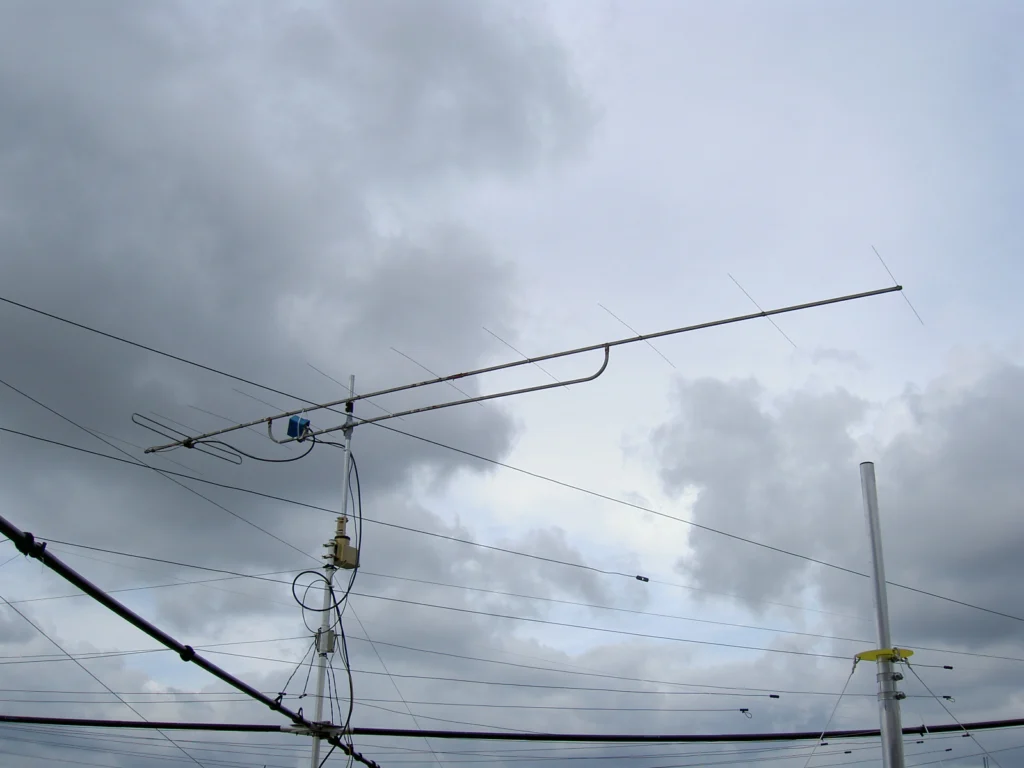

Antena Yagi-Uda — obicajno imenovana preprosto “Yagi” — je najbolj razsirjena usmerjena antena v radioamaterstvu. Osredotoci energijo v eno smer, poveca ojacenje in doseg ter zatira motnje s strani in od zadaj. Bodisi za Sporadicni E na 6 m in 2 m, poskuse EME ali vsakodnevno delo z repetitorji — Yagi je delovni konj VHF/UHF operaterjev.
Kako deluje antena Yagi?

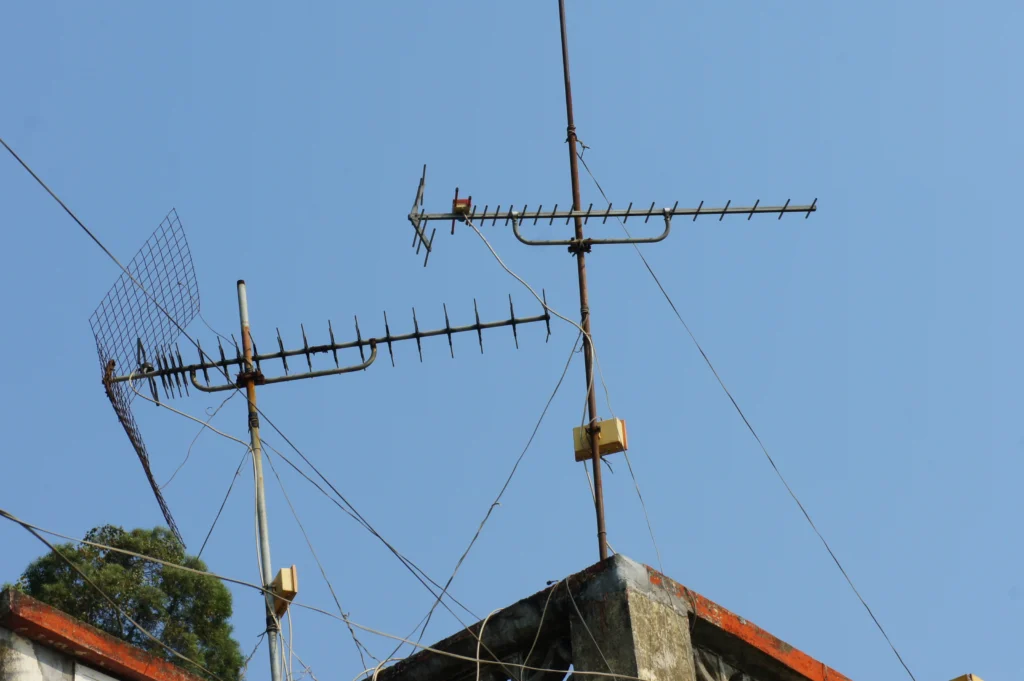

Yagi je sestavljena iz vsaj treh elementov na skupnem nosilcu (boom): reflektor za sevalnim elementom, ki odbija energijo naprej, sevalni element (dipol) povezan s koaksialnim kablom, in eden ali vec direktorjev pred sevalnim elementom, ki usmerjajo energijo naprej. Nacelo temelji na medsebojni sklopitvi: reflektor in direktorji so parazitni elementi, ki jih vzbuja elektromagnetno polje sevalnega elementa.
Osnove: ojacenje, razmerje naprej-nazaj in pasovna sirina
- Ojacenje: 3-elementna Yagi daje priblizno 6 dBd, 10-elementna priblizno 12 dBd
- Razmerje naprej-nazaj: 20 dB F/B pomeni, da so signali od zadaj 100-krat sibkejsi
- Pasovna sirina: Yagi je po naravi ozkopasovna. Vec elementov, ozja pasovna sirina
- Impedanca: Na napajalni tocki variira glede na zasnovo — tipicno 25-50 ohmov
Zasnove Yagi za razlicne pasove
6 m (50 MHz): Elementi dolgi priblizno 3 m. 3-elementna Yagi za 50 MHz je idealna za Sporadicni E poleti. 2 m (144 MHz): Najbolj priljubljen pas za Yagi antene. Od 5-elementne (1,8 m boom, ~9 dBd) do 14+ elementov za EME. 70 cm (432 MHz): Elementi dolgi le priblizno 35 cm — kompaktne antene z visokim ojacenjem so mozne.
Samogradnja: gradnja Yagi za 2 m

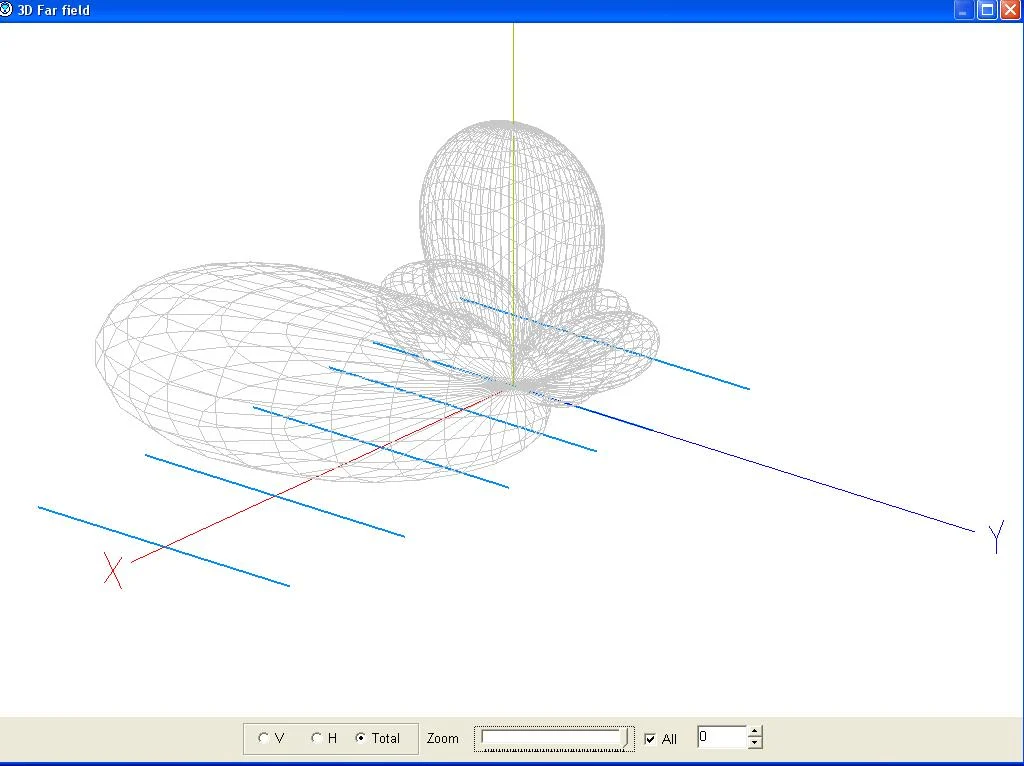

Potrebni materiali: boom iz aluminijaste kvadratne cevi ali lesene letve, elementi iz aluminijaste palice (6-10 mm), izolirani drzalci ali 3D-natisnjeni drzalci, koaksialni kabel in prilagoditveno omrezje. Priljubljene zasnove za ponovitev vkljucujejo DK7ZB Yagi, G0KSC LFA/OWA in WA5VJB “Cheap Yagi”. Pred gradnjo simulirajte anteno z MMANA-GAL ali 4nec2.
Uglasitev z NanoVNA
Po gradnji anteno uglsite z NanoVNA: izmerite SWR v zelenem frekvencnem obmocju, poiscite resonancno frekvenco, prilagodite dolzine elementov in ciljajte na SWR pod 1,5:1.
Montaza, rotor in kombiniranje
Za prilagodljivo delovanje potrebujete antenski rotor. Za satelitsko delovanje in EME potrebujete tudi elevacijski rotor. Za prenosno uporabo na SOTA zadostuje fotografski stativ.

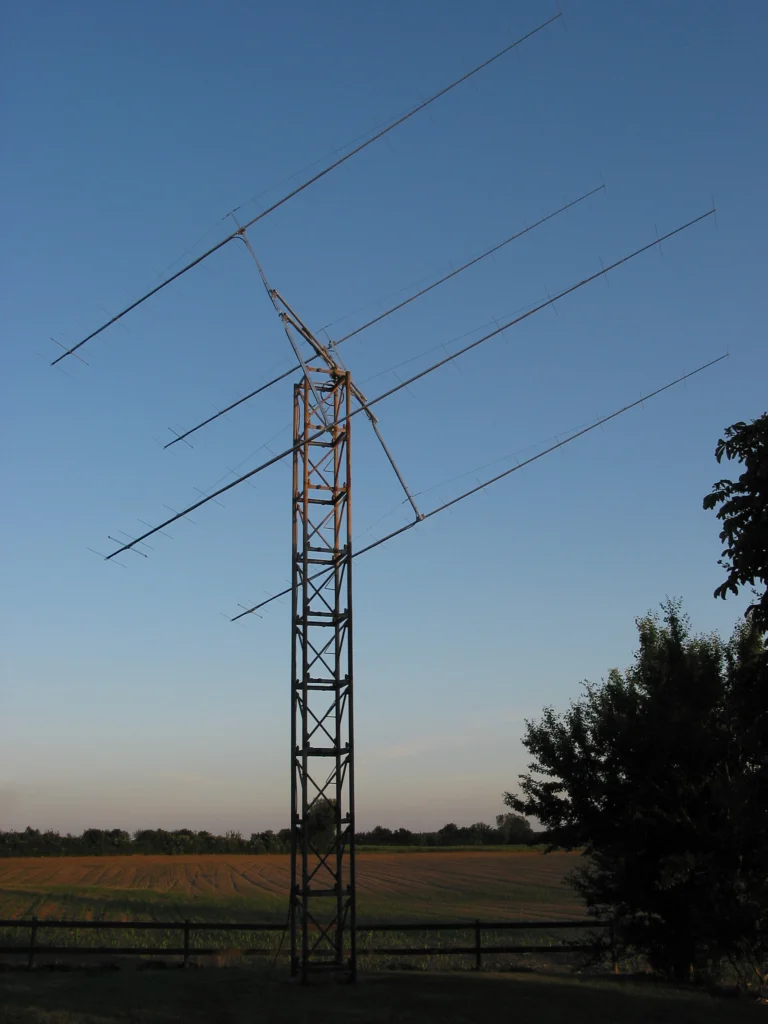

S kombiniranjem (stacking) — montazo dveh ali vec identicnih Yagi antenc — se ojacenje poveca za do 3 dB na podvojitev, kar je enakovredno podvojitvi ucinkovite oddajne moci.
Uporaba in nasveti
- Sporadicni E in tropo DX: DX zveze na 2 m in 6 m, nemogocce z vsesmerno anteno
- EME: Polja 4-16 Yagi s skupnim ojacenjem 20-30 dBd
- Tekmovanja: Obvezna za VHF/UHF tekmovanja
Antena Yagi je eden najbolj hvaleznih projektov samogradnje v radioamaterstvu. S preprostimi materiali, dobro zasnovo in skrbno izvedbo zgradite anteno, ki je enakovredna komercialnim izdelkom — za delec cene.
73 – vasa oeradio.at-urednistvo
