Az antenna kap minden figyelmet – holott a köztük lévő egyszerűnek tűnő darab dönti el a sikert vagy a kudarcot: a koaxiális kábel. A rosszul megválasztott kábel csendben felemészti az adóteljesítmény nagy részét és gyengíti az összes beérkező jelet. Ez a cikk megmutatja, melyik kábel mikor célszerű – az RG-58-tól az RG-213-on és az LMR-400-on át az Ecoflexig – megbízható csillapítási értékekkel és az alpesi térségre vonatkozó gyakorlati tanácsokkal.
Miért számít a kábel
Minden kábel csillapít – a nagyfrekvenciás energiát hővé alakítja. Mértékegysége: decibel hosszegységenként (dB/100 m). A legfontosabb ökölszabály: 3 dB veszteség a teljesítmény felét jelenti, 6 dB egynegyedét, 10 dB mindössze egyizedét. Ez mindkét irányban érvényes: amit adáskor a kábel elnyel, az hiányzik az antennánál; amit vételkor veszít, azt soha nem fogja hallani. A csillapítás hosszszorozó – kétszeres kábelcsatorna, kétszeres dB.
Felépítés: négy réteg

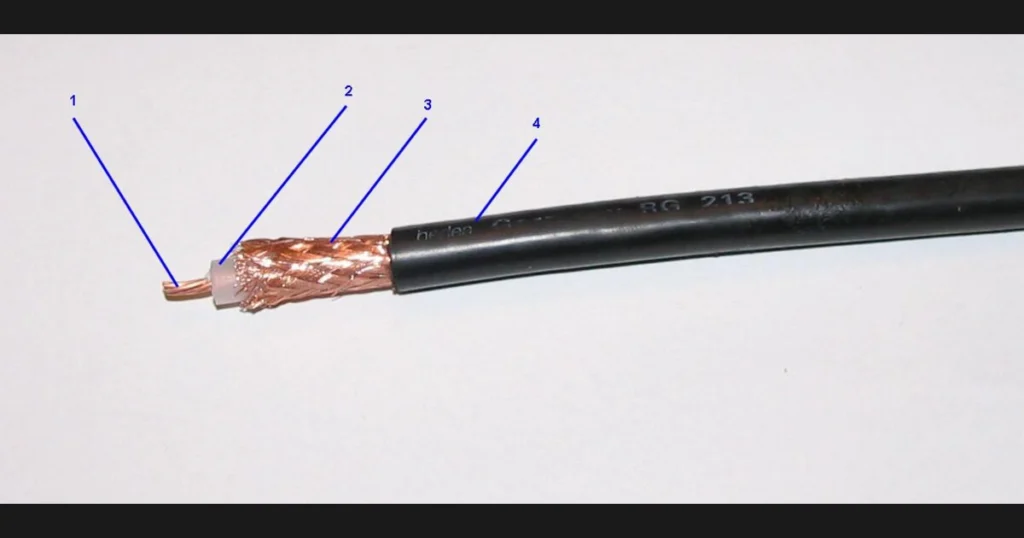

A koaxiális kábel belülről kifelé haladva: belső vezető, dielektrikum (szigetelés, gyakran hajtott polietilén), árnyékolás (fonat, minőségi kábeleknél fólia is) és külső köpeny. Az árnyékolás kint tartja a zavarokat, belül a sugárzási energiát. Az olcsó RG-58-nak gyakran csak vékony egyszeres fonata van; a modern kis veszteségű kábelek, mint az Ecoflex vagy az Aircom Plus, fóliát és fonatot kombinálnak, és 90 dB feletti árnyékolási csillapítást érnek el – fontos a QRM ellen.
50 vagy 75 Ohm? Adásban az 50 Ω a szabvány: a legjobb kompromisszum a teljesítményterhelhetőség és a csillapítás között. A 75 Ω (pl. RG-6) közelebb van a csillapítás minimumához, és vételnél, videónál, kábeltévénél alkalmazzák – adáshoz nem alkalmas. Rövidítési tényező: A tömör polietilén kábelek (RG-58, RG-213) értéke 0,66, a hajtott kábeleké, mint az LMR-400, körülbelül 0,85 – akkor lényeges, ha a kábelcsatornát illesztőelemként alkalmazzák.
Csillapítás: a legfontosabb szám
Itt válik el a búza az ocsútól. Az alábbi értékek gyártói adatlapokból és amatőr rádió hivatkozásokból vett tipikus, kerekített adatok, több forrásból keresztellenőrizve:
| Kábel | ~14 MHz (rövidhullám) | ~144 MHz (2 m) | ~432 MHz (70 cm) |
|---|---|---|---|
| RG-58 | ~4,9 | 20,3 | ~35 |
| RG-8X | ~3,3 | 15,4 | ~28 |
| RG-213 / RG-8 | ~1,8 | 9,2 | ~17 |
| LMR-400 | ~1,5 | 4,9 | ~8,8 |
| Aircell 7 | ~2,6 | 7,6 | 13,6 |
| Ecoflex 10 | ~1,4 | 4,9 | 8,9 |
| Ecoflex 15 | ~1,0 | 3,4 | 6,1 |
| RG-6 (75 Ω) | ~2,3 | ~9 | ~17 |
A lényeg: Rövidhullámon az összes „vastag” kábel gyakorlatilag egyenértékű (RG-213, LMR-400, Ecoflex mind 2 dB/100 m alatt van). Csak 2 m-en és 70 cm-en válik szét minden drámaian: az RG-58 70 cm-en kb. 35 dB/100 m-t veszít – hosszabb szakaszokra gyakorlatilag használhatatlan –, míg az LMR-400 vagy az Ecoflex 10 9 dB alatt marad.
Saját számítás: Konkrét esethez ökölszabály helyett: a HB9HJI kábelveszteség-kalkulátora (németül, ismeri az Ecoflexet és az Aircellt) és az Afu-Tools kábelveszteség-kalkulátora (németül, csatlakozóveszteséggel együtt) kábeltípusból, hosszból és frekvenciából kiszámítja a veszteséget, az SWR-többletveszteséget és az antennán maradó teljesítményt. Nemzetközileg bevált: a KV5R Coax Loss Calculator.
Melyik kábel mire?
Ökölszabály: A táplálóvonal teljes veszteségét lehetőleg tartsa 1–2 dB alatt. Ebből következik:
Rövidhullám (30 MHz-ig), ~30 m-ig: Az RG-213 általában tökéletesen megfelel, és a legjobb ár/teljesítmény arányt nyújtja. Hosszú szakaszokra vagy QRO esetén: Ecoflex 10 vagy LMR-400. RG-58 csak 5 m alatti rövid összekötő kábelekhez.
2 m (144 MHz): ~10 m-től legalább RG-213, jobb az Aircom Plus, Ecoflex 10 vagy LMR-400. Kerülje az RG-58-at.
70 cm (432 MHz) és magasabb: feltétlenül kis veszteségű – LMR-400, Ecoflex 10/15, Aircom Plus. Hosszú szakaszon az árbochoz vagy csúcshoz Ecoflex 15.
Hordozható/QRP: RG-8X vagy Aircell 7 – jó kompromisszum veszteség, súly és rugalmasság között. Megfelelő a vertikális antennához vagy a Yagihoz.
A szokásos 100 W esetén a teljesítményterhelhetőség szinte soha nem jelent problémát – már az RG-58 is elbír rövidhullámon néhány száz wattot. A szempont gyakorlatilag mindig a veszteség, nem a terhelhetőség.
Az SWR-téveszme
Az alacsony SWR a shackban nem bizonyítéka a jó antennának. A visszavert teljesítménynek meg kell tennie a visszautat a kábelen, és közben másodszor is csillapodik. Hosszú vagy veszteséges kábelnél szinte semmi sem jön vissza – az SWR-mérő megtévesztően alacsony értékeket mutat. Az antennánál mért 2,0:1 a shackban ártatlan 1,3:1-nek álcázhatja magát. Aki pontosan szeretné tudni, az közvetlenül az antennánál mér, például NanoVNA segítségével.
Csatlakozók: PL-259, N vagy BNC?
PL-259 / SO-239 (UHF csatlakozó): a klasszikus rövidhullámon 2 m-ig. Szerkezetileg nem igazi 50-Ω-os csatlakozó, ami rövidhullámon teljesen mindegy, de 70 cm-en már mérhetővé válik. Robusztus, nagy áramerősség-terhelhetőség, könnyen forrasztható.
N típus: valódi 50-Ω-os csatlakozó GHz-tartományig, időjárásálló – az első választás VHF/UHF esetén és minden szabadban lévő csatlakozáshoz.
BNC: szuronyos gyorscsatlakozó, valódi 50 Ω (figyelem: léteznek 75-Ω-os változatok is!), ideális mérőtechnikához, kézi adóvevőkhöz és QRP-hez – nem QRO-hoz vagy kitett kültéri szereléshez.
Fontos: Minden kültéri csatlakozást önvulkanizáló szalaggal tömítsen, felette egy réteg UV-álló szigetelőszalaggal. A vízbehatás a leggyakoribb oka a lassan növekvő csillapításnak.
Gyakori hibák
• RG-58 hosszú VHF/UHF szakaszokhoz – a klasszikus hiba, feleslegesen elpazarolja a teljesítmény nagy részét.
• Nem tömített csatlakozók – a víz behatol a fonatba, a csillapítás tartósan nő.
• Olcsó CCS kábel (acél mag rézbevonattal) – mechanikailag törésre hajlamos; komoly táplálóvezetékekhez válasszon tömör rezet.
• Túl kis hajlítási sugár – deformálja a dielektrikumot és impedanciaugrásokat okoz. A vastag kis veszteségű kábelek merevek!
Alpesi gyakorlat: állandó vs. hordozható állomás
Két világ. Állandó állomás: Ha az antenna a tetőn vagy az árbócon van, könnyen összejön 15–40 m kábel – 2 m/70 cm-en ez egyértelműen a kis veszteségű kábelek mellett szól. Hordozható és SOTA: pontosan fordítva. A kábel rövid (5–10 m), a veszteség alig számít – viszont minden gramm számít. Senki nem cipeli a merev LMR-400-at csúcsra; könnyű, rugalmas RG-8X-et vagy Aircell 7-et visznek. Ami a hegyvidéki terepen ráadásul számít: az intenzív UV-sugárzás a magasabb fekvésben gyorsan öregíti a PVC-köpenyt – jobb az UV-álló PE. A hőmérséklet-ingadozás és a nedvesség együtt „lélegezteti” a kábeleket és vizet szív be – a tömített csatlakozók itt nem luxus, hanem kötelező.
Videó: kábelek összehasonlítása
Összefoglalás
Ne a legdrágább kábelt vegye, hanem a megfelelőt: Rövidhullámon az RG-213 szinte mindig helyes választás, VHF/UHF-en és hosszú szakaszokon nincs más út, mint a kis veszteségű kábelek. Kétség esetén mérjen, tömítsen minden kültéri csatlakozót – és ne feledje, hogy a táplálóvonal az antennarendszer láthatatlan fele.
73 – az oeradio.at szerkesztősége
