Végfokok és erősítők: választás, biztonság és földelés

A végfok a shack legdrágább készüléke, amely a legkevesebbet teszi hozzá a összeköttetésekhez — mégis előbb-utóbb szinte mindenki szeretne egyet. Ez a cikk sorra veszi, mit hoz valójában egy erősítő, mi az ausztriai jogi helyzet, miben különbözik a cső és az LDMOS a gyakorlatban, hogyan állítsuk be tisztán a meghajtást, az ALC-t, a hűtést és a földelést, és miről ismerhető fel egy jó használt vétel.

Mit hoz valójában a nagyobb teljesítmény

Előbb az a szám, amely az egész vitát keretbe foglalja: a teljesítmény logaritmikusan hat. Rövidhullámon egy S-fokozat definíció szerint 6 dB-nek, azaz négyszeres teljesítménynek felel meg.

• 100 W → 400 W = 6 dB = pontosan egy S-fokozat
• 100 W → 1000 W = 10 dB = nagyjából 1,7 S-fokozat
• 5 W (QRP) → 100 W = 13 dB = valamivel több mint két S-fokozat

Aki 100-ról 1000 wattra megy, megtízszerezi a teljesítményt, és alig két S-fokozatot nyer. Összehasonlításul: a vertikál lecserélése háromelemes Yagira nagyjából ugyanennyit hoz — de mindkét irányban, tehát vételben is, és villanyszámla nélkül. Így a régi szabály továbbra is érvényes: az antennába fektetett euró többet ér, mint ugyanaz az euró a végfokban.

Vannak azonban helyzetek, amikor a végfok az egyetlen út:

• Pile-upok versenyeken és DXpedíciókon — nem az abszolút térerő számít, hanem az előny a többi hívóval szemben
• EME és meteorszórás — fizikailag nem megy nagy teljesítmény nélkül
• Kompromisszumos antennák — aki lakásban mágneses hurokkal vagy rejtett antennával dolgozik, a veszteségeket pótolja
• Alsó sávok — a 160 és 80 méter keveset bocsát meg, főleg nyáron

És van egy helyzet, amiben a végfok semmit sem segít: amikor az ellenállomás nem hallható. A teljesítmény nem javítja a vevőt. Aki zajban ül, jobban jár vevőantennákkal és a saját házban lévő zavarforrások felkutatásával.

Jogi keret: mi engedélyezett ténylegesen Ausztriában

Makacsul tartja magát egy félreértés: „CEPT-engedéllyel 1 kW megengedett." Ez nem így van. A mérvadó a Frequenznutzungsverordnung 2013 (BGBl. II 63/2014. sz.), 4. melléklet, a BGBl. II 61/2023. sz. módosítás szerinti szövegben, amely 2023. március 13-a óta hatályos.

A normál eset: 400 watt

Az 1. engedélyosztály birtokosainak a rövidhullámú sávokon a rendes felső határ 400 W PEP. Az osztrák állomások túlnyomó többsége ezzel a teljesítménnyel dolgozik legálisan — és erre egy 600 wattos végfok bőven elegendő.

A 3. és 4. osztálynál a határ 100 W. Gyakorlatilag még fontosabb: ezekben az osztályokban a 4. melléklet kizárólag módosítatlan, kereskedelmi adóberendezéseket enged meg. Külső végfok — pláne házi építésű — így a 3. és 4. osztály számára gyakorlatilag szóba sem jön. Aki feljebb akar lépni, előbb leteszi az 1. osztályú vizsgát.

High Power: 1 kW kérelemre

A 2023-as módosítás óta kérelmezhető a „High Power" fokozat 1000 W PEP teljesítménnyel. A feltételek az osztrák Fernmeldebüro szerint:

• csak az 1. osztály részére
• csak a 80, 40, 20, 17, 15, 12 és 10 méteres rövidhullámú sávokon
• feltétel „legalább egyéves zavarmentes üzem a B teljesítményfokozaton az engedélyezett telephelyen" — meglévő C fokozatú engedély esetén a várakozási idő elmarad
• kérelem a RAT rendszeren keresztül; a jóváhagyásig a High Power üzem tilos
• az engedély telephelyhez kötött és díjköteles (nagyságrendileg havi 6,5 euró)

A „zavarmentes üzem" pont nem formaság: aki évek óta benne van a szomszéd televíziójában, nem kap teljesítménynövelést. Jó ok arra, hogy az EMC-házi feladatot a végfok megvásárlása előtt végezzük el, ne utána.

A sávok részletesen

Sáv	Max. teljesítmény, 1. osztály	High Power lehetséges?
160 m (1810–1850 kHz)	200 W	nem
160 m (1850–2000 kHz)	100 W	nem
80 m	400 W	igen
60 m (5351,5–5366,5 kHz)	15 W EIRP	nem
40 m	400 W	igen
30 m	200 W	nem (WARC)
20 / 17 / 15 / 12 / 10 m	400 W	igen
6 m (50–52 MHz)	200 W	nem
6 m (52–54 MHz)	100 W	nem
2 m és 70 cm	akár 1 kW — de csak EME és meteorszórás, legalább 15 dBd-s Yagival	különleges eset
23 cm	10 W (GNSS-védelem)	nem
13 cm és feljebb	200 W	nem

A WARC-sávokon (30, 17, 12 m) ezen felül érvényes az IARU-megállapodás, hogy ott nincs verseny — és az illem, hogy a teljesítménnyel se vigyük túlzásba.

Nemkívánatos kisugárzás, műterhelés, CE

Az osztrák Amateurfunkverordnung (AFV) három rendelkezése közvetlenül érinti a végfok üzemét:

• 17. § — nemkívánatos kisugárzás: „a lehető legkisebb mértékre" kell korlátozni; az 50–1000 MHz tartományban legalább 60 dB csillapítás érvényes a csúcsteljesítményhez képest. Hatásos felharmonikus-szűrő nélkül ez nem tartható.
• 14. § — adóhangolás: felesleges kisugárzás nélküli hangolást ír elő — a gyakorlatban műterhelésen. TUNE és LOAD kezelőszervekkel rendelkező csöves végfokoknál ez nem ajánlás, hanem előírás.
• 13. § — ellenőrző műszerek: megfelelő áram- és feszültségmérőket feltételez. Végfoknál ez azt jelenti: az anódáram, az anódfeszültség, valamint az előre- és visszairányuló teljesítmény legyen leolvasható.

A CE-jelölésről: a készen vásárolt végfokoknak CE-jelöléssel kell rendelkezniük a RED 2014/53/EU rádióberendezés-irányelv és az EMC-irányelv szerint. A rádióamatőrök által és számára készült saját építésű készülékek és készletek a RED 1. cikk (2) bekezdés c) pontja szerint kifejezetten kivételt képeznek, amíg nem kerülnek forgalomba. Építeni tehát szabad — ez azonban nem mentesít az AFV 17. §-a szerinti határértékek alól.

Play

Cső vagy LDMOS?

A vita látszólag olyan régi, mint maga a hobbi, technikailag azonban mára elég egyértelműen eldőlt — néhány kivétellel.

Csöves végfokok

Többnyire földelt rácsú triódák (3-500Z, 3CX1500A7) vagy tetródák (GU-74B, 4CX800). A kimeneti kör hangolható pi-szűrő — innen a TUNE és LOAD, innen a kézi sávváltás.

• Elnéző az illesztetlenséggel szemben. A 3:1 SVA a csőnek némi hatásfokba kerül, egy LDMOS-modulnak az életébe.
• A pi-szűrő eleve csillapítja a felharmonikusokat — rendszerbeli előny a 17. § szempontjából.
• Javítható. Csövet cserélni, kondenzátort cserélni, dolgozni tovább.
• De: 2000–4000 volt anódfeszültség, 20–40 kilogramm, felfűtési idő — és a csőbeszerzés problémává vált. Az olyan orosz típusok, mint a GU-74B, 2022 óta rendes úton alig kaphatók, az amerikai klasszikusok ára pedig jelentősen emelkedett.

LDMOS-végfokok

A mai szabvány. Egy-két teljesítménytranzisztor — általában BLF188XR vagy MRF1K50 — 50–65 volton, szélessávúan, sávonként kapcsolt aluláteresztő szűrőkkel.

• Nincs hangolás. Sávváltás ezredmásodpercek alatt, gyakran automatikusan a transceiver sávadataiból. SO2R-hez és versenyüzemhez gyakorlatilag kötelező.
• Nincs nagyfeszültség a veszélyes értelemben — az 50 V kellemetlen, de nem halálos.
• Kompakt és könnyű, egyes modellek 15 kg alatt, néhány akár hordozható is.
• De: rendkívül érzékeny az illesztetlenségre és a túlvezérlésre. Működő védelem nélkül a modul ezredmásodpercek alatt tönkremegy — egy BLF188XR pedig háromjegyű összeg.

	Cső	LDMOS
Sávváltás	kézi (TUNE/LOAD)	automatikus, azonnali
Üzemi feszültség	2–4 kV	50–65 V
Hatásfok	kb. 55–65 %	kb. 55–70 %
SVA > 2:1 esetén	elnéző	le kell kapcsolnia, különben tönkremegy
Felharmonikus-elnyomás	a pi-szűrőből adódóan	kapcsolt aluláteresztő szűrők
Tömeg	20–40 kg	10–20 kg
Készenlét	1–3 perc felfűtés	azonnali
Javítás	jól megoldható	modulcsere, drága
Alkatrészek	csövek nehezen	jól elérhetők

Play

Play

A lényeges jellemzők

Meghajtási teljesítmény és erősítés. Jellemzően 12–14 dB. Egy 1,3 kW-os LDMOS-végfok ezért nagyjából 40–60 watt meghajtást igényel, egy 1 kW-os csöves hasonlót. Aki olyan QRP transceivert használ, mint az IC-705 (10 W), annak vagy nagy erősítésű végfokra, vagy kétfokozatú megoldásra van szüksége — 10 W közvetlenül egy kilowattos végfokba a névleges teljesítmény legfeljebb harmadát adja.

Intermoduláció (IMD3). A döntő minőségi szám, és az egyetlen, amit a sávban a többi állomás észrevesz. A jó amatőr végfokok −30 és −35 dBc között vannak a harmadrendű termékekre. Az olcsó, szűretlen CB-„burnerek" nagyságrendekkel rosszabbak, és 20 kHz-nél is szélesebb jelet állítanak elő.

Kitöltési tényező. A leggyakrabban alábecsült mennyiség:

Üzemmód	Átlagteljesítmény	1 kW-os végfokon
SSB (beszéd)	kb. 20–25 %	teljes teljesítmény gond nélkül
CW	kb. 40–50 %	teljes teljesítmény, ventilátor dolgozik
RTTY, FT8, FT4, PSK	100 %	kb. 500 W-ra visszavenni
FM (átjátszó, szimplex)	100 %	szintén visszavenni

A digitális üzemmódok ökölszabálya: fél teljesítmény, teljes élettartam. Sok gyártó a folyamatos vivős üzemet amúgy is csak az SSB-teljesítmény 50 százalékán adja meg. Egy FT8-adás 12,6 másodperc állandó vivő — termikusan egészen más, mint egy SSB-QSO.

Meghajtás, ALC és kulcsolás — ahol drágává válik

A végfokkárok többsége nem üzem közbeni túlterhelésből, hanem a transceiver és a végfok közti hibás bekötésből ered.

A meghajtási teljesítmény

Alapelv: a végfokot a transceiver kimenő teljesítményével vezéreljük, nem az ALC-vel. A transceiveren annyi teljesítményt állítunk be, hogy a végfok elérje a névleges teljesítményét — és egy wattal se többet. A túlvezérlés a kimenő teljesítményt alig növeli, az intermodulációt viszont drámaian rontja.

Az ALC-hurok

Az ALC-vezeték negatív feszültséget visz a végfoktól vissza a transceiverhez, amely ott csökkenti a teljesítményt. Ez vészfék, nem üzemmód: a szabályozókörnek időre van szüksége, és ez alatt a túllövés már a végfok bemenetén van — a gyors szintugrásokkal járó digitális módoknál ismert probléma. Aki folyamatosan ütközésig hajtja az ALC-t, rosszul állította be a meghajtást.

Play

Play

A kulcsolóvezeték — a leggyakoribb drága hiba

A régebbi végfokok az adás-vétel relét közvetlenül a PTT-vezetékről kapcsolják, részben 120 volttal és több száz milliamperrel. A régi Heathkit SB-sorozatú készülékek erről hírhedtek. Az a tranzisztor, amely modern transceiverben ezt a vezetéket kapcsolja, apró SMD alkatrész, és az ilyen feszültségektől és a relé visszafeszültségétől tönkremegy — a tipikus tünet: „az adásjelzés beragad".

Megoldás: relépuffer a transceiver és a végfok közé (pl. Ameritron ARB-704 vagy készletmegoldások). Az ilyen pufferek jellemzően 200 V üresjárási feszültséget és 300 mA-t bírnak. Ökölszabály: ismeretlen végfok csatlakoztatása előtt mérjük meg a PTT-aljzat üresjárási feszültségét. Minden 12 V feletti érték azt jelenti: puffert közé. Részletes tárgyalás W8JI oldalán.

Hot switching és szekvenciálás

A „hot switching" azt jelenti, hogy a relé akkor kapcsol, amikor már van RF. Az eredmény kiégett relékontaktus, LDMOS esetén ráadásul modulkárosodás. Ezért érvényes a kötött sorrend: előbb PTT, aztán RF — néhány ezredmásodperc előtartással. A modern transceivereken erre állítható adáskésleltetés van („TX delay", „TX inhibit"). URH-n árbocra szerelt előerősítővel emellett szekvenszer is kell, amely az előerősítőt, a relét és az RF-et a helyes sorrendben kapcsolja.

Az antennaillesztő a helyén

Az antennaillesztő a végfok után, a végfok és az antenna közé való — és teljes teljesítményre kell méretezni. A transceiver és a végfok közé tett illesztő elrejti a valódi állóhullámarányt a védelem elől: a transceiver 1:1-et lát, a végfok pedig 3:1 ellen dolgozik. A legtöbb transceiver beépített illesztője erre a helyre amúgy sem alkalmas.

Maradjunk tiszták: kéthangos teszt, splatter, felharmonikusok

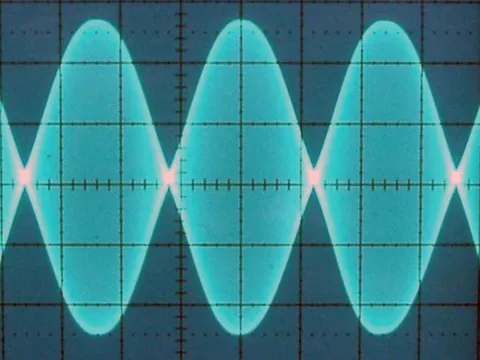

A kéthangos teszt a klasszikus vizsgálati módszer: két hangot (pl. 700 és 1900 Hz) vezetünk be egyszerre, és az oszcilloszkópon a burkológörbe azonnal megmutatja, lineárisan dolgozik-e a végfok. A lapos csúcsok „flat toppingot" jelentenek — a végfok korlátozásban van, a jel pedig szélessé válik a sávban.

Akinek nincs oszcilloszkópja, egy SDR-rel és némi távolsággal is messzire jut: egy második vevő pár száz méterrel arrébb, egy pillantás a vízesésre, és a jelszélesség összehasonlítása végfokkal és anélkül. Ha a jel végfokkal észrevehetően szélesebb, valami nincs rendben — általában a meghajtás.

A felharmonikusok a másik terület. Hatásos kimeneti szűrő nélküli végfok a 14 MHz második felharmonikusát 28 MHz-en, a harmadikat 42 MHz-en állítja elő — pontosan abban a tartományban, ahol az AFV 17. §-a 60 dB csillapítást ír elő. A kereskedelmi amatőr végfokokban a sávszűrők be vannak építve és együtt kapcsolódnak; saját építésnél az aluláteresztő szűrő az az alkatrész, amelyen a legkevésbé érdemes spórolni. És ha a sávváltás kézi: 20 méteren adni, miközben a végfok még 40 méteren áll, a legbiztosabb módja annak, hogy egyszerre tegyük tönkre a szűrőt és a szomszédsági viszonyokat.

Hűtés és tápellátás

Hő. 60 százalékos hatásfok mellett 1000 watt RF-teljesítményből mintegy 700 watt hulladékhő keletkezik. Ez egy kis hősugárzónak felel meg a shackben — nyáron érezhetően, versenyen garantáltan. A kényszerlevegős hűtés kötelező, a légútnak szabadon kell maradnia (tehát nem zárt rackbe elszívás nélkül), a ventilátornak pedig adás után utána kell futnia. Csöves végfoknál ez nem kényelmi funkció: kikapcsolás utáni hűtés nélkül a cső szenved.

Hálózati áram. 1000 W RF 60 százalékos hatásfokkal nagyjából 1,7 kW felvett teljesítményt jelent, azaz körülbelül 7,5 ampert 230 volton folyamatos vivő mellett. Számításilag ez belefér egy 16 A-es áramkörbe (3,68 kW), de:

• Saját áramkör. Végfok, számítógép, transceiver és a hűtőszekrény egy biztosítékon rossz ötlet.
• Bekapcsolási áram. Egy csöves végfok toroid transzformátora bekapcsoláskor rövid ideig 60–100 A-t vesz fel. A B karakterisztikájú kismegszakító szívesen lekapcsol, a C karakterisztikájú kitart. Sok készülékben van bekapcsolásiáram-korlátozó („soft start") — ha nincs, utólag építsük be.
• Feszültségesés. Ha adás közben a hálózati feszültség láthatóan leesik (a lámpák villognak), a betáp túl vékony. Ez teljesítménybe kerül és terheli a végfokot.
• Áram-védőkapcsoló. A PE felé kötött zavarszűrő kondenzátorok szivárgó áramot okoznak; több készülék együtt kioldhat egy 30 mA-es FI-relét. Ez nem ok arra, hogy áthidaljuk, hanem arra, hogy a készülékeket több áramkörre osszuk el.

Biztonság: nagyfeszültség, RF és személyvédelem

Nagyfeszültség

A szabályok rövidek és nem vitathatók:

• húzzuk ki a dugót, várjunk, mérjünk — ne bízzunk a levezető ellenállásban, lehet, hogy szakadt
• a maradékfeszültséget szigetelt sütővel, ellenálláson keresztül vezessük le, ne csavarhúzóval zárjuk rövidre
• soha ne hidaljuk át a ház reteszkapcsolóját, még „csak a méréshez" sem
• egyik kéz a zsebben, soha ne dolgozzunk egyedül nyitott készüléken
• a kisütés után mérjük meg újra az anódfeszültséget, mielőtt belenyúlunk

Play

Play

RF-égések és RF a shackben

Az RF-égések alattomosak, mert mélyre hatolnak, és keletkezés közben alig fájnak. Antennákhoz, nyitott tápvonalakhoz és balun-csatlakozókhoz adás közben nem nyúlunk. Pont.

Rokon tünet az RF a shackben: bizsergő mikrofonok, megkergült billentyűzetek, adáskor újrainduló kijelzők. Ez nem végfokprobléma, hanem közösmódusú áram problémája, amit a nagyobb teljesítmény csak láthatóvá tesz. Orvosság: közösmódusú fojtók a tápvonalon és a vezérlőkábeleken, valamint tiszta potenciálkiegyenlítés.

Személyvédelem

Németországgal ellentétben, ahol a BEMFV 10 W EIRP felett dokumentált telephelyi igazolást követel, az osztrák AFV-ben nincs külön személyvédelmi paragrafus. Ez nem megnyugtatás, hanem a felelősség teljes áthárítása a rádióamatőrre. Tájékozódásul az ICNIRP referenciaértékei szolgálnak. A gyakorlatban kilowattos üzemnél:

• Távolság. A távoltérben a térerő lineárisan csökken a távolsággal — kétszeres távolság feleakkora térerő. Néhány méterrel több az antenna és a tartózkodási hely között többet ér minden vitánál.
• Semmi kilowatt erkélyantennára. Egy karnyújtásnyira lévő hurok vagy vertikál 100 W-on kompromisszum, 1 kW-on probléma — a saját családnak éppúgy, mint a szomszédoknak.
• Az összes egyidejű kisugárzást együtt kell figyelembe venni, ha több antenna üzemel párhuzamosan.

Földelés, potenciálkiegyenlítés és villámvédelem

Ez a fejezet okozza a legtöbb félreértést — mert három teljesen különböző dolog viseli ugyanazt a szót.

• Védőföldelés (PE). A konnektorból jövő zöld-sárga vezető. Gondoskodik arról, hogy hiba esetén lekapcsoljon a biztosíték. Soha nem bontjuk meg — még „földleválasztó" dugóval sem a búgás ellen. Aki ezt teszi, halálos hibát épít a shackjébe.
• Potenciálkiegyenlítés. Minden készülékház — transceiver, végfok, illesztő, tápegység — rövid, széles összeköttetéssel (rézszalag, harisnya) kerül közös sínre. Nem az egyenáramú ellenállás számít, hanem az induktivitás: két méter vékony vezeték 14 MHz-en nem föld, hanem fojtó.
• RF-ellensúly. Amit egyesek „RF-földnek" hívnak, aszimmetrikus antennáknál valójában az antennarendszer része. A földelőrúd nem pótolja a radiálokat.
• Villámvédelem. Külön terület saját szabványokkal (ÖVE/ÖNORM EN 62305). Kulcspontok: egyetlen belépési pont minden vezeték számára az épületbe, túlfeszültség-levezetők földelt sínen pontosan ezen a helyen, zivatar idején pedig a koaxiális kábelek fizikai lecsatlakoztatása.

Play

Play

Üzembe helyezés lépésről lépésre

1. Csatlakoztassunk műterhelést. Ellenőrizzük a terhelhetőségét — sok műterhelés 1 kW-ot csak néhány másodpercig bír. Az AFV 14. §-a felesleges kisugárzás nélküli hangolást ír elő.
2. Mérjük meg a PTT-vezetéket. Üresjárási feszültség a kulcsoló aljzaton; 12 V felett csak pufferen keresztül csatlakoztassunk.
3. Végfok készenlétbe, transceiver kis teljesítményre, az antenna SVA-ját ellenőrizzük végfok nélkül.
4. Állítsuk be a helyes sávot — a transceiveren és a végfokon is. Automatikus sávváltásnál egyszer ellenőrizzük, hogy valóban követi-e.
5. Csöves végfok hangolása: az anódáramot TUNE-nal minimumra („dip"), majd LOAD-dal a kívánt teljesítményre, végül TUNE-t utánahúzni. Rövid adások, ne percekig a dipben.
6. Növeljük a meghajtást, amíg el nem érjük a névleges teljesítményt — és ott álljunk meg. Jegyezzük fel sávonként a transceiver-teljesítményt.
7. Kapcsoljunk az antennára, ellenőrizzük az SVA-t, és csak ezután teljes teljesítmény.
8. A digitális módokat külön állítsuk be: teljesítményt felezni, az ALC-kijelzést figyelni, a PC hangszintjét annyira levenni, hogy az ALC ne lépjen be.

Play

Piaci áttekintés 2026

Rövidhullám, félvezető (LDMOS)

• SPE Expert 1.3K-FA / 2K-FA — olasz, nagyon elterjedt, beépített illesztővel és automatikus sávkövetéssel; az 1.3K-FA a kategória referenciája
• Elecraft KPA1500 — 1,5 kW integrált ATU-val, kiváló dokumentáció, Európában drága
• Palstar LA-1K — 1 kW, robusztus, jó ár-érték arány
• RF-KIT RF2K-S — német építőkészlet a 2 kW-os kategóriában, nagy és aktív felhasználói közösséggel; készletként a RED-kivétel alapján megengedett
• RM Italy BLA-350 Plus — 300 W, 1,8–30 MHz, kompakt és megfizethető; jó a 100-ról 300 W-ra lépéshez
• Juma PA1000 — finn, 1 kW, szándékosan egyszerű

Rövidhullám, cső

• ACOM 1000 / 1010 / 1200S — bolgár, robusztus, elterjedt, jó alkatrészellátás
• OM Power OM2500 / OM3500A — szlovák, nagyon szolid, gyakori versenyállomásokon
• Ameritron AL-811H — 800 W, az olcsó klasszikus négy 811A triódával; egyszerű, hangos, javítható

URH

• BEKO HLV sorozat (HLV-350, HLV-1000, HLV-1100, HLV-2000) — német gyártás 2 m-re, 70 cm-re és 23 cm-re, cirkulátoros védelemmel; a 23 cm-es változat Ausztriában a 10 W-os korlát miatt csak korlátozottan használható
• Mirage sorozat — kompakt mobil és hordozható erősítők a 100 W-os kategóriában

Használt vásárlási ellenőrzőlista

• kérdezzünk rá a csövek üzemóráira, és ellenőrizzük a nyugalmi áramot — a „puha" cső már nem adja a névleges teljesítményt
• vásárlás előtt tisztázzuk a csövek beszerezhetőségét. Az orosz típusoknál (GU-74B, GU-78B) ez 2022 óta komoly kérdés.
• a reléket füllel és szemmel ellenőrizzük — a hot switching miatt kiégett kontaktusok a leggyakoribb rejtett kár
• a vákuumos forgókondenzátorokat vákuumvesztésre ellenőrizzük (átütések hangoláskor)
• ventilátorok és légút — a por a hűtőkéményben csöves végfoknál lassú halálos ítélet
• kapcsoljuk végig a sávszűrőket, és minden sávon kis teljesítménnyel mérjünk műterhelésre
• LDMOS-nál: próbáljuk ki a védelmi áramköröket — enyhén illesztetlen terhelésre a készüléknek le kell kapcsolnia, nem kiégnie
• ellenőrizzük a tápegységet és a transzformátort búgásra, szagra és rozsdanyomokra; a hibás nagyfeszültségű transzformátor gyakran gazdasági totálkár

A leggyakoribb hibák egy pillantásra

• a végfok megvásárlása azelőtt, hogy az antenna elkészült volna
• a PTT-vezeték puffer nélküli csatlakoztatása modern transceiverhez
• az ALC használata teljesítményszabályzóként a transceiver kimenő teljesítménye helyett
• FT8 teljes teljesítménnyel, amíg a modul fel nem adta
• az illesztő a transceiver és a végfok közé téve, nem utána
• sávváltás a transceiveren, de nem a végfokon
• a védővezető megbontása búgás megszüntetésére
• 1 kW egy erkélyantennára két méterre a gyerekszobától
• High Power üzem engedély nélkül — a kérelem formaság, a hiánya nem az

Források és további olvasnivaló

• Fernmeldebüro: tájékoztató a „High Power" rádióamatőrökre való alkalmazásáról
• Amateurfunkverordnung (AFV) a RIS-ben — a 13., 14. és 17. § hatályos szövege
• BGBl. II 61/2023. sz. — a Frequenznutzungsverordnung 2013 módosítása
• ÖVSV sávterv-áttekintés (PDF)
• W8JI: Relay Interface System for HF Amplifiers
• KK5DR: Tune-up Procedure for HF Amplifiers (PDF)

73 – az oeradio.at szerkesztősége

---

Képek forrása

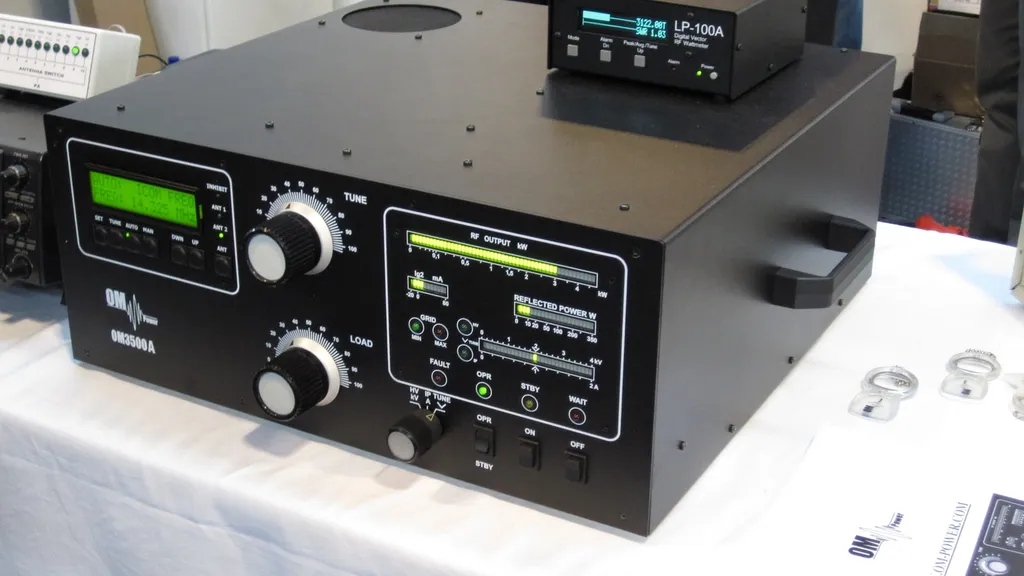

• Címkép: OM Power OM3500A — fotó: Karl-Martin Skontorp, Wikimedia Commons, CC BY 2.0

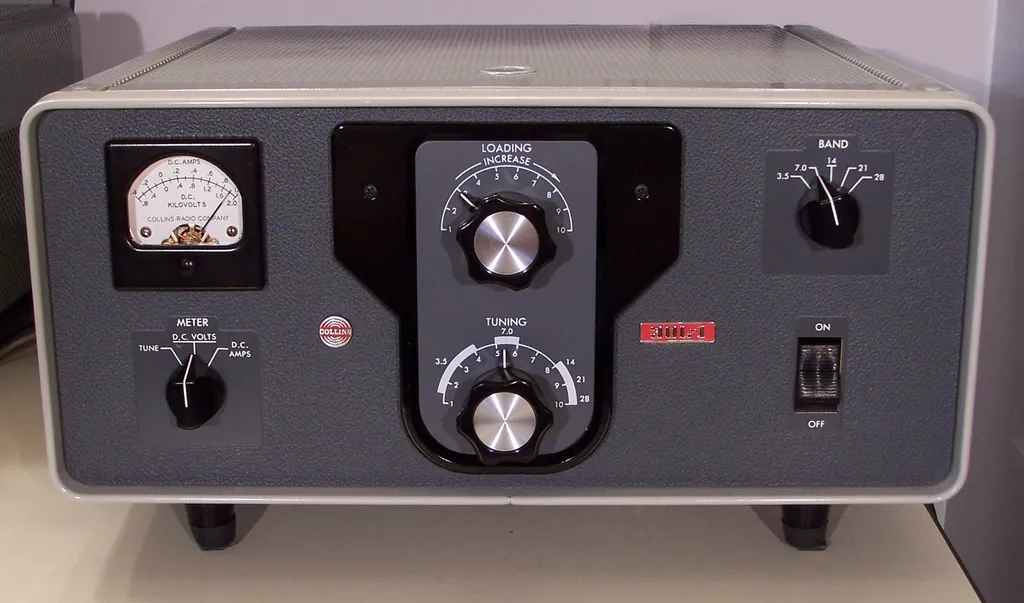

• Collins 30L-1 — fotó: RadiomanPA, Wikimedia Commons, CC BY-SA 3.0

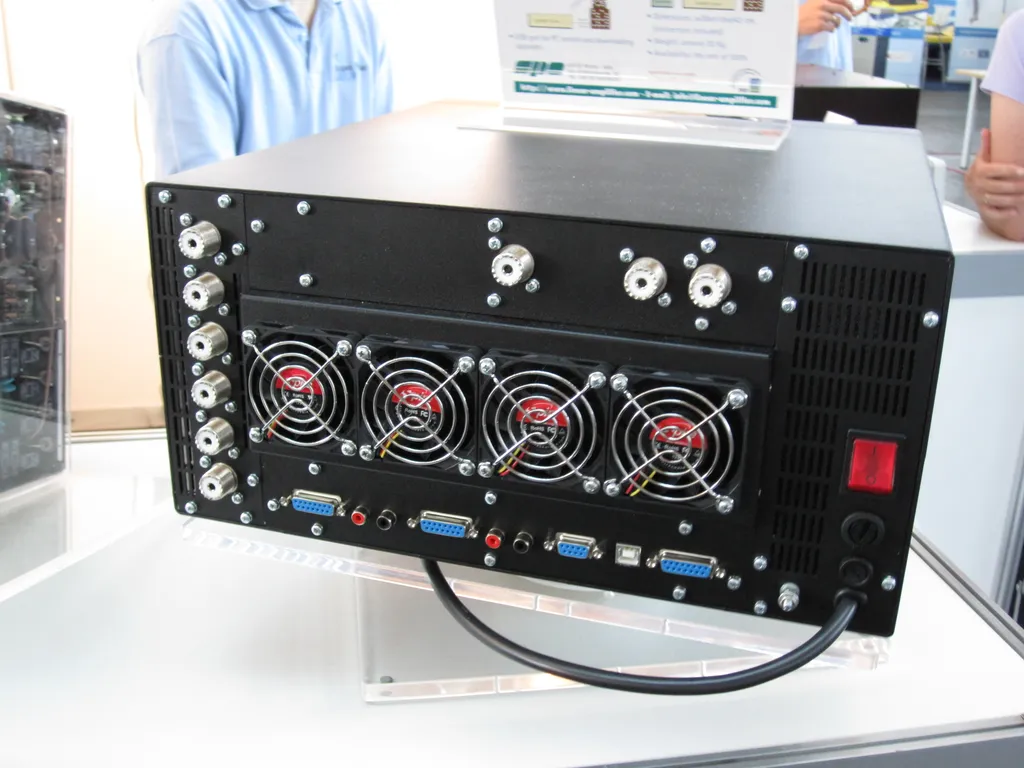

• SPE Expert 2K-FA, hátlap — fotó: Karl-Martin Skontorp, Wikimedia Commons, CC BY 2.0
• Kéthangos linearitásteszt — fotó: Cqdx, Wikimedia Commons, CC BY-SA 3.0

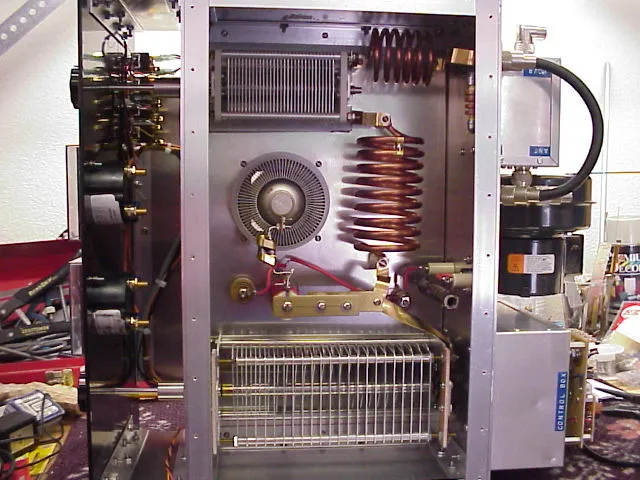

• 3CX1500A7 belső — fotó: RSAG, Wikimedia Commons, CC BY-SA 3.0
