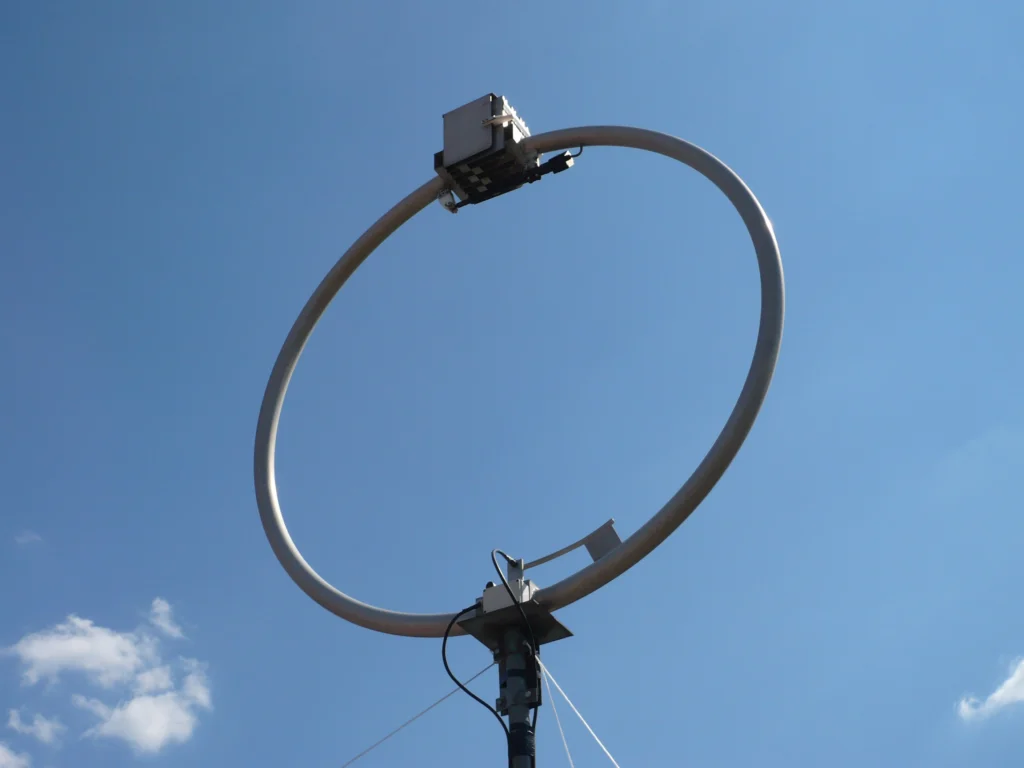

Magnetic Loop: L’antenna da balcone per il radioamatore

Chi vive in un appartamento in affitto conosce bene il problema: una Yagi sul tetto? Neanche per sogno. Un dipolo in giardino? Quale giardino? Per molti radioamatori in ambiente urbano, il sogno dell’attività in HF sembra infrangersi davanti alla porta di casa. Ma esiste una soluzione che sta su qualsiasi balcone — l’antenna Magnetic Loop.

Cos’è una Magnetic Loop?

Una Magnetic Loop — detta anche Small Transmitting Loop (STL) — è essenzialmente un circuito risonante LC che funziona come antenna. Il principio è di una semplicità disarmante: si prende un anello di tubo di rame o alluminio e lo si collega a un condensatore variabile. Insieme formano un circuito risonante che può essere accordato su una frequenza specifica.

Il loop principale ha tipicamente una circonferenza pari a circa un decimo-un quinto della lunghezza d’onda — molto più piccola di un dipolo. L’energia viene accoppiata tramite un anello di accoppiamento più piccolo (circa un quinto del diametro del loop principale), collegato direttamente al cavo coassiale. Questo anello di accoppiamento trasforma l’impedenza di 50 ohm del ricetrasmettitore nell’impedenza del loop principale.

La caratteristica speciale: la Magnetic Loop risponde principalmente alla componente magnetica del campo elettromagnetico — da cui il nome. Questo la rende relativamente insensibile al rumore elettrico, onnipresente nelle zone residenziali.

Vantaggi — Perché la Magnetic Loop è così popolare

• Estremamente compatta: Un loop per la banda dei 20 metri ha un diametro di soli 0,7-1,7 metri. Utilizzabile su un balcone, in soffitta o persino indoor.
• Nessun radiale necessario: A differenza delle antenne verticali, la Magnetic Loop non richiede sistema di terra né radiali. Basta posizionarla e accordarla.
• Bassa captazione di rumore: Poiché risponde al campo magnetico anziché a quello elettrico, capta significativamente meno QRM. In ambiente urbano, questo può significare 2-3 punti S in meno di rumore.
• Multibanda: Riaccordando il condensatore variabile, un singolo loop può coprire diverse bande — tipicamente su un rapporto di frequenza da 3:1 a 4:1.
• Fattore stealth: Una Magnetic Loop non sembra un’antenna. Specialmente come cerchio di tubo di rame, può essere montata discretamente sul balcone — nessun problema con il proprietario di casa.
• Nessun tirante necessario: Nessun palo, nessuna corda, nessun picchetto. Posizionare, collegare, trasmettere.

Svantaggi — L’altra faccia della medaglia

La Magnetic Loop non è una bacchetta magica. Ci sono limitazioni da conoscere:

• Larghezza di banda estremamente stretta: La larghezza di banda a 3 dB sui 40 m è di soli 5-30 kHz. Passare dal CW all’SSB richiede riaccordatura. Anche cambiare frequenza all’interno dello stesso modo spesso richiede riaccordatura.
• Riaccordatura costante: Ogni cambio di frequenza richiede un aggiustamento. Un azionamento motorizzato (motore passo-passo) è praticamente indispensabile per un funzionamento confortevole.
• Alte tensioni al condensatore: Con 100 watt di potenza di trasmissione, al condensatore variabile si presentano tensioni da 5.000 a 10.000 volt. Ciò richiede un condensatore variabile a vuoto di alta qualità e massima cautela.
• Potenza limitata: La maggior parte dei loop autocostruiti gestisce 25-100 watt. Per il funzionamento QRO servono componenti speciali.
• Efficienza inferiore: Rispetto a un dipolo risonante ad altezza ottimale, la Magnetic Loop ha un’efficienza inferiore. Sulle bande basse (80 m, 160 m) le perdite possono essere significative.
• Sicurezza RF: Le alte tensioni e i forti campi vicini richiedono una distanza di sicurezza. Non toccare durante la trasmissione!

Dimensioni tipiche per banda

Ecco una guida al diametro del loop per ciascuna banda:

• 80 m (3,5 MHz): 2,5-4,0 metri di diametro. Piuttosto grande — più adatto per giardino o soffitta.
• 40 m (7 MHz): 1,5-2,5 metri. Ancora fattibile su un grande balcone, ideale per terrazze.
• 20 m (14 MHz): 0,7-1,7 metri. Il punto ottimale — abbastanza compatto per quasi ogni balcone, con buona efficienza.
• 15 m / 10 m (21-28 MHz): 0,5-1,0 metri. Molto compatto, funziona egregiamente con buona propagazione.

Regola empirica: più grande è il loop rispetto alla lunghezza d’onda, maggiore è l’efficienza. Per la banda dei 20 metri, un diametro di circa un metro è un buon compromesso tra dimensione e prestazioni.

Componenti chiave

Il loop principale

Il cuore dell’antenna è l’anello conduttore. L’ideale è il tubo di rame con diametro da 15 a 22 mm — più spesso è, meglio è, perché una sezione maggiore del conduttore significa minori perdite ohmiche e quindi maggiore efficienza. Il rame ha una resistenza inferiore all’alluminio ed è quindi la prima scelta. Nei negozi di ferramenta e bricolage si trova tubo di rame da 15 mm e 22 mm al metro nel reparto idraulica — tipicamente a circa 8-15 EUR al metro.

Il condensatore variabile

Qui le cose diventano critiche: il condensatore deve sopportare le alte tensioni RF. Per loop seri da 50 watt in su, un condensatore variabile a vuoto è essenziale. Su eBay, nelle fiere radioamatoriali o nei mercatini dell’usato si trovano condensatori variabili a vuoto russi (ad es. tipo KP1-4) per 30-80 EUR. Per il funzionamento QRP (sotto 10 watt) può bastare anche un condensatore butterfly o un condensatore variabile ad aria di alta qualità.

L’anello di accoppiamento

L’anello di accoppiamento ha tipicamente un diametro di circa un quinto del loop principale. Si realizza con cavo coassiale o tubo di rame più sottile e si posiziona dalla parte opposta del condensatore. Il dimensionamento corretto dell’anello di accoppiamento è fondamentale per un buon adattamento d’impedenza — qui un NanoVNA (vedi il nostro articolo dedicato) è di enorme aiuto.

Il meccanismo di accordo

A causa della stretta larghezza di banda, un motore passo-passo per l’accordo a distanza è quasi indispensabile. Motori stepper con controllo Arduino e telecomando si trovano come kit a partire da circa 20 EUR. Permettono di accordare il condensatore comodamente dallo shack senza dover uscire sul balcone ogni volta.

Consigli pratici per la costruzione

• Massimizzare il diametro del conduttore: Tubo di rame da 22 mm invece di 15 mm offre un’efficienza sensibilmente migliore. La differenza può essere di 1-2 dB — ed è percepibile.
• Minimizzare le giunzioni: Ogni punto di saldatura, ogni connessione meccanica è una fonte di perdita. Idealmente il loop è costituito da un unico pezzo di tubo piegato.
• Usare saldatura all’argento: Se è necessario saldare, usare saldatura all’argento anziché stagno normale. La minore resistenza fa la differenza in RF.
• Usare un analizzatore d’antenna: Un NanoVNA è preziosissimo nella costruzione di una Magnetic Loop. Frequenza di risonanza, impedenza e ROS possono essere osservati in tempo reale.
• Protezione dalle intemperie: Il rame si ossida nel tempo (verderame). Una vernice trasparente o un rivestimento resistente ai raggi UV protegge la superficie. Coprire il condensatore e i collegamenti elettrici con un contenitore stagno.
• Preferire la forma circolare: Un loop circolare ha la migliore efficienza, seguito dalla forma ottagonale e quadrata. La piegatura del tubo di rame riesce meglio con una piegatubi o con la tecnica del riempimento di sabbia.

Errori comuni nella costruzione

• Conduttore troppo sottile: Usare filo al posto del tubo riduce drasticamente l’efficienza. Minimo 8 mm di diametro, meglio 15 mm o più.
• Connessioni scadenti al condensatore: La giunzione tra tubo e condensatore è il punto più critico. Connessioni a vite allentate o contatti ossidati rovinano le prestazioni.
• Tipo di condensatore sbagliato: Semplici condensatori variabili ad aria scaricano a potenze più alte. Serve un tipo che garantisca la tensione di isolamento necessaria.
• Anello di accoppiamento mal dimensionato: Troppo grande o troppo piccolo porta a un cattivo adattamento. Regola empirica: un quinto del diametro del loop principale come punto di partenza, poi ottimizzare con un NanoVNA.
• Montaggio su metallo: Ringhiere metalliche, facciate in lamiera o telai metallici nelle immediate vicinanze disaccordano il loop e riducono significativamente l’efficienza. Mantenere almeno 50 cm di distanza.
• Condensatore in basso: Il condensatore va in alto nel loop, dalla parte opposta dell’anello di accoppiamento. Così le tensioni più alte sono il più lontano possibile da persone e superfici conduttive.

Magnetic Loop commerciali

Chi preferisce non costruire da sé trova soluzioni pronte sul mercato:

• MFJ-1786 (Super Hi-Q Loop): Loop da 36 pollici per 10-30 MHz, accordo motorizzato, fino a 150 watt. Circa 500-600 EUR. Collaudato e molto diffuso.
• Chameleon CHA F-LOOP 2.0: Loop portatile per 6,9-29,7 MHz, fino a 25 watt. Circa 350-400 EUR. Eccellente per operazioni portatili e POTA/SOTA.
• AlexLoop Walkham: Loop portatile ultraleggero (600 g) per 7-29 MHz, fino a 20 watt. Circa 250-300 EUR. Il classico per viaggi ed escursioni.
• Ciro Mazzoni Baby Loop: Artigianato italiano di alta qualità, modelli da 3,5 a 30 MHz, fino a 100 watt. A partire da circa 400 EUR. Qualità costruttiva superba — il Made in Italy ha il suo prezzo, ma anche la sua qualità.

Tutti i prezzi indicati sono approssimativi e possono variare in base al rivenditore e alla disponibilità.

Prestazioni rispetto alle antenne filari

Parliamo chiaro: una Magnetic Loop non è un’alternativa equivalente in prestazioni a un dipolo risonante a 10 metri di altezza. A seconda della banda e della dimensione del loop, la perdita è di 6-15 dB rispetto a un dipolo montato ottimalmente. Sembra molto — e sulla carta lo è.

In pratica, però, il calcolo spesso cambia: in ambiente urbano, la Magnetic Loop ha un significativo vantaggio di rumore. Mentre un dipolo a 5 metri di altezza sopra una zona residenziale raccoglie rumore da S7 a S9, il loop spesso mostra solo S3-S5. Questo vantaggio di 2-4 punti S compensa parte della perdita di segnale. Il rapporto segnale-rumore — che è in definitiva ciò che conta — può essere del tutto comparabile.

Con i modi digitali come FT8 e il CW la Magnetic Loop dà il meglio di sé. FT8 decodifica segnali fino a -24 dB sotto il livello di rumore — il livello assoluto del segnale diventa secondario. Molti operatori da balcone lavorano regolarmente DX sui 20 m e 17 m con una Magnetic Loop e FT8.

Buone pratiche per il balcone

• Distanza dalla parete: Almeno 50 cm, preferibilmente di più. I muri in cemento armato assorbono energia RF e disaccordano l’antenna.
• Distanza dalle ringhiere metalliche: Ringhiere e parapetti metallici del balcone possono disaccordare il loop e ridurre drasticamente l’efficienza. Se possibile, far sporgere il loop oltre la ringhiera.
• Limitare la potenza: Su un balcone, 25-50 watt sono un limite superiore ragionevole. Più potenza crea campi vicini più intensi — questione di sicurezza EMF e buon vicinato.
• Condensatore in alto: Le tensioni più alte si verificano al condensatore. Va posizionato in alto nel loop, il più lontano possibile dalle persone.
• Rispettare le distanze di sicurezza RF: A 50 watt, la distanza dalla testa di una persona dovrebbe essere di almeno 1,5-2 metri. Seguire le linee guida EMF della propria associazione radioamatoriale nazionale.
• Polarizzazione verticale vs. orizzontale: Montato verticalmente, il loop irradia con polarizzazione orizzontale (e viceversa). Per il DX in HF la polarizzazione orizzontale è standard — quindi montare il loop verticalmente.

Consigli specifici per l’Austria

Buone notizie per i radioamatori austriaci: una piccola Magnetic Loop su un balcone generalmente non richiede permesso edilizio. Poiché non costituisce una modifica strutturale permanente ed è visivamente discreta, normalmente non rientra nelle normative edilizie dei Länder federali. Naturalmente, in un alloggio in affitto è opportuno informare il proprietario — ma la maggior parte non ha problemi con un discreto anello di rame sul balcone.

Approvvigionamento materiali: Tubo di rame (15 mm e 22 mm) è disponibile in qualsiasi negozio di bricolage come Bauhaus, OBI o Hornbach. Per un loop di 1 metro di diametro servono circa 3,15 metri di tubo — costo circa 25-45 EUR a seconda del diametro. Condensatori variabili a vuoto si trovano su eBay, alle fiere radioamatoriali o attraverso i forum radioamatoriali OE.

L’autodichiarazione EMF è divenuta rilevante per i radioamatori dall’attuazione della direttiva UE. Con una Magnetic Loop a potenza moderata (sotto 50 watt) i limiti generalmente non sono un problema, ma la documentazione va comunque predisposta.

In particolare per gli operatori in appartamento a Vienna, Graz, Linz, Salisburgo e Innsbruck, la Magnetic Loop è spesso l’unica possibilità realistica per andare in onda in HF. Abbinata a FT8 o CW e 25-50 watt, si possono ottenere risultati sorprendentemente buoni. Molte stazioni OE lavorano regolarmente DX con questa combinazione di setup.

---

La Magnetic Loop non è un’antenna di compromesso — è un’antenna abilitante. Rende possibile l’attività in HF dove altrimenti non ci sarebbe nulla. Mantenete aspettative realistiche, rispettate la fisica, costruite con cura e avrete grande soddisfazione con un loop. E chissà — forse presto vi sentiremo sui 20 metri dal vostro balcone.
