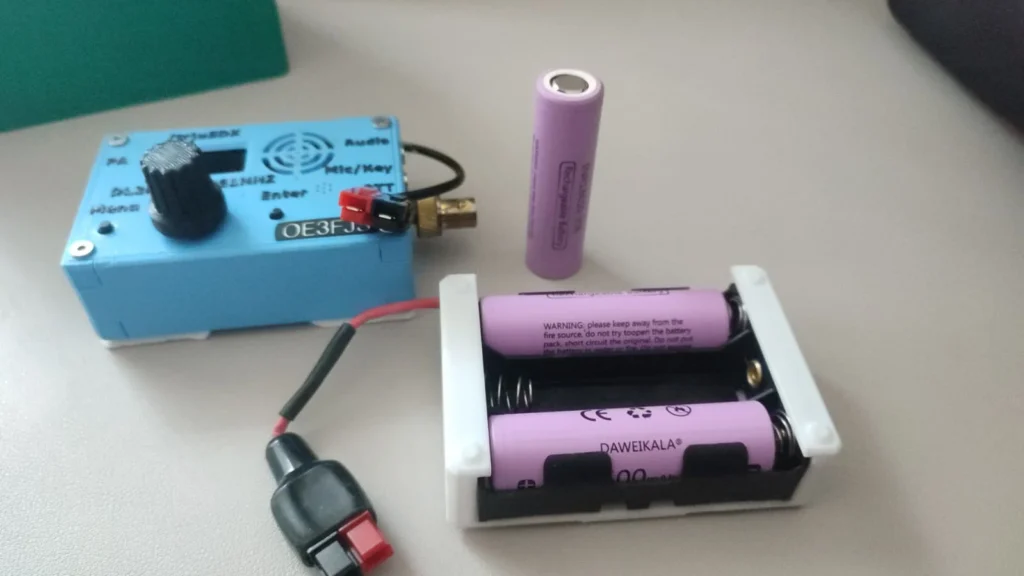

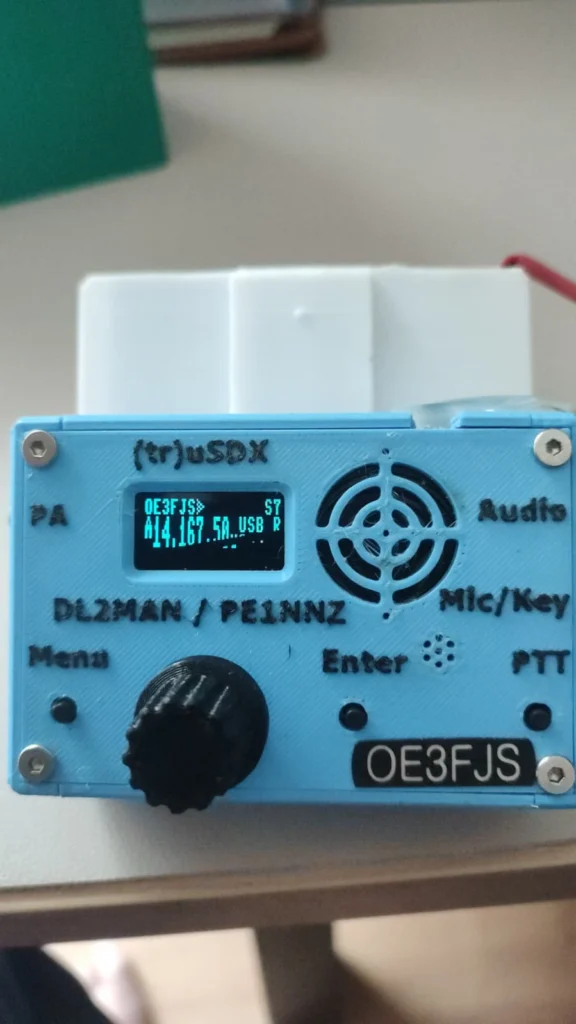

Lange habe ich überlegt, wie ich den Strom für Portabelaktivitäten herbekomme. Wer mit dem (tr)uSDX oder dem USDX unterwegs ist, hat es einfach: Drei ungeschützte 18650-Zellen in einer Halterung — fertig. Manuel DL2MAN, der Schöpfer des (tr)uSDX, hat dafür sogar ein passendes 3D-Druck-Gehäuse entworfen.
Doch wie sieht es bei Geräten aus, die mehr Leistung benötigen — dem Icom IC-705 oder dem Xiegu X6100?

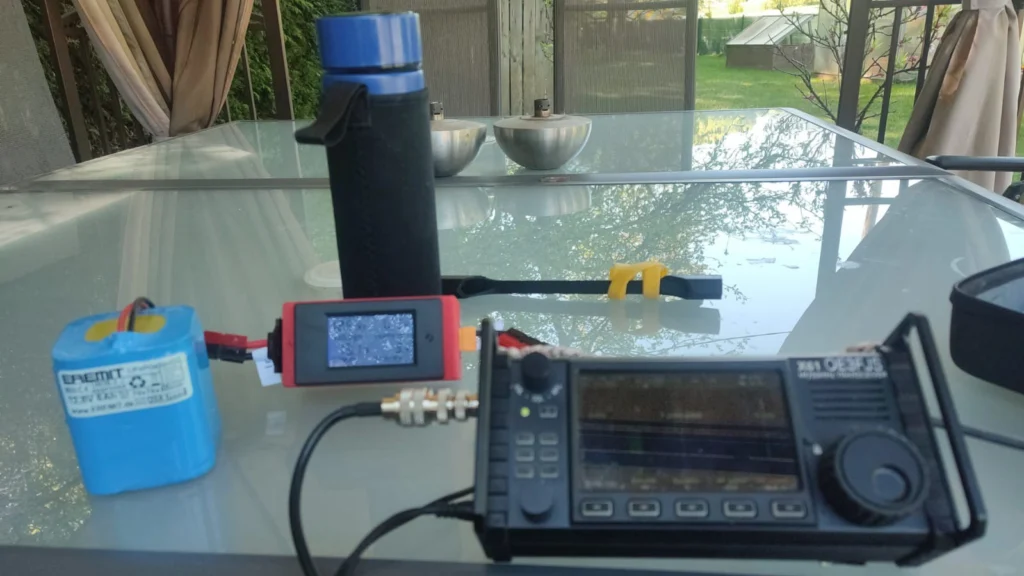

Die Lösung: Eremit LiFePO4-Akku
Eremit ist das Zauberwort meiner Wahl. Beim Franz in Graz bestellt (funkelektronik.at), einen Eremit-Akku mit 6 Ah — kompakt, leicht und genug Kapazität für einen ganzen Tag Portabelbetrieb.
Das Gehäuse: 3D-Druck mit USB-Lader

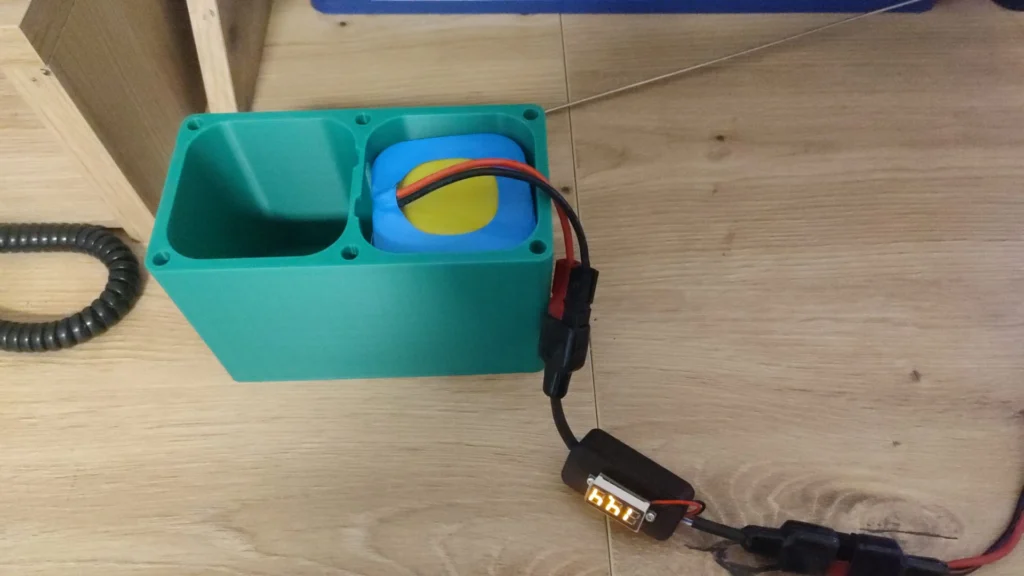

Doch das Original-Gehäuse des Eremit ist nicht so mein Fall, denn ich will auch USB mit am Start haben. Und da fand ich ein Teil auf Thingiverse.

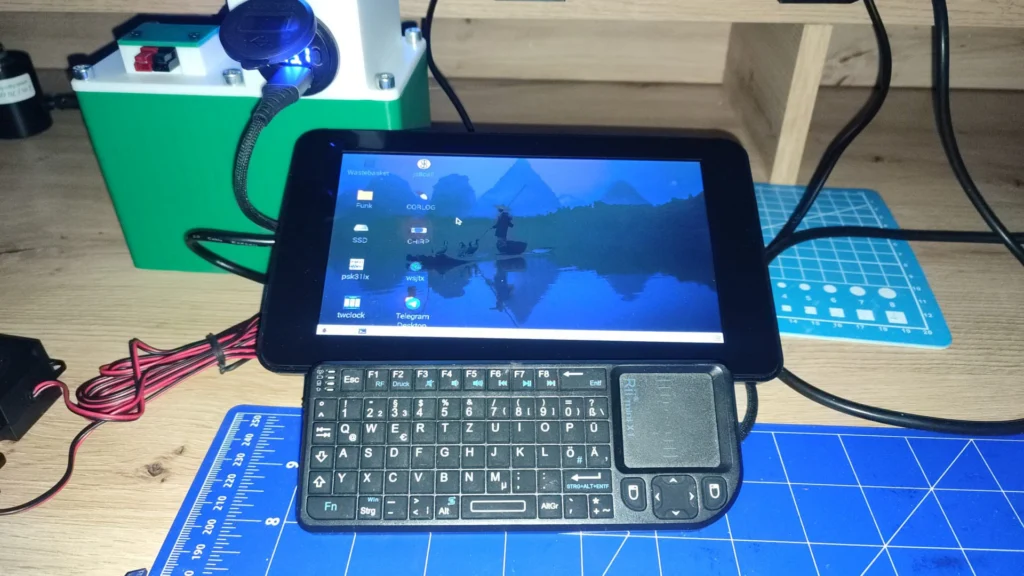

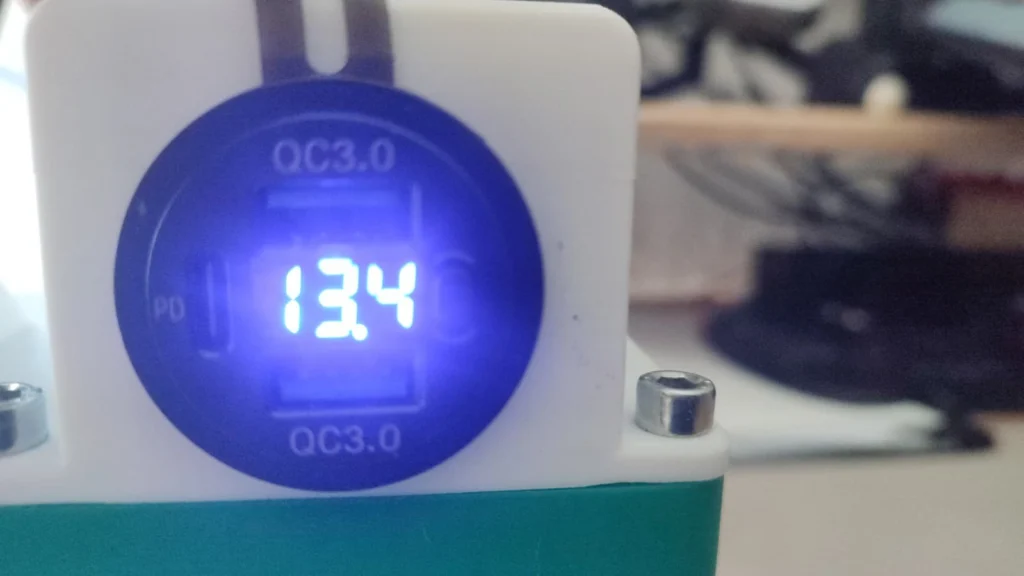

Der Vorteil an diesem Gehäuse: Man kann eine USB-Einbaubuchse mit QC3.0 einbauen — und das kann jeder! Die passende Einbaubuchse gibt es bei Amazon. So kann ich Transceiver und Handy mit einem Teil laden oder den Raspi mit 7″-Display damit betreiben.
Was wird für den Bau benötigt?
- Eremit LiFePO4-Akku (6 Ah, 12,8 V) — z. B. bei funkelektronik.at oder direkt bei eremit.de
- 3D-gedrucktes Gehäuse von Thingiverse
- USB-Einbaubuchse mit QC3.0 und Spannungsanzeige (Amazon)
- 2x WAGO-Klemmen (Amazon)
- Anderson PowerPole-Stecker für den Anschluss und die Verkabelung im Inneren (welchen Stecker man braucht, hängt vom bestellten Akku ab)
- Ruthex-Gewindeeinsätze zum Einschmelzen
- Passende Schrauben

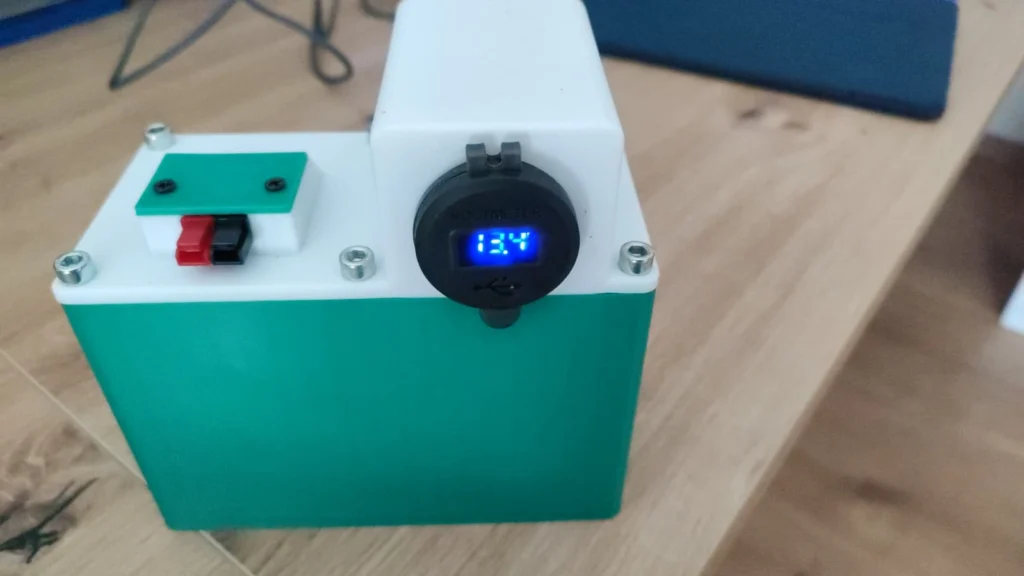

Und somit habe ich mein perfektes Stromsetup gefunden. Kompakt, leicht, mit USB-Ausgang — und alles aus dem 3D-Drucker. So kann ich Transceiver und Handy mit einem Teil laden oder den Raspberry Pi mit 7″-Display damit betreiben. Portabelbetrieb ohne Kompromisse!
73 de OE3FJS
