Questo articolo del progetto descrive passo dopo passo la costruzione di un indicatore di onde guaina che mostra direttamente sul cavo coassiale se vengono generate onde guaina. Quando si verificano le onde guaina, un LED si accende.
L’idea per questo progetto è venuta originariamente da Heinz, DL8MH, che lo ha presentato in uno dei suoi video di YouTube. Questo concetto ha ispirato Michael OE8YML a sviluppare e distribuire la sua versione.
Materiale richiesto:
- 1x nucleo in ferrite (FT 243-43)
- Circa. Cavo elettrico da 30 cm 1,5 mm² (è possibile una lunghezza maggiore, quindi più giri)
- 2 connettori Wago (possono anche essere saldati direttamente)
- 1x LED (colore a scelta)
- Nastro isolante opzionale per fissare le spire del filo
Istruzioni passo passo
- Spelare il filo
2. Avvolgere il filo attorno al nucleo di ferrite e allinearlo in modo che entrambe le estremità siano alla stessa altezza sopra il nucleo di ferrite. In questo caso si adattano circa 4 giri:
3. Collega le estremità spelate del cavo con i connettori Wago:
4. Piegare le gambe del LED in modo che si adatti perfettamente ai connettori Wago. Collegare il LED:
5. Passaggio facoltativo: fissare le bobine con nastro isolante
Ora il cavo coassiale da controllare può essere spinto attraverso l’anello e ricollegato al sistema. L’indicatore mostra quindi se le onde del mantello stanno scorrendo e quanto sono forti.
Se il display è troppo debole, puoi semplicemente avvolgere qualche giro in più attorno al nucleo di ferrite per rafforzare il display.

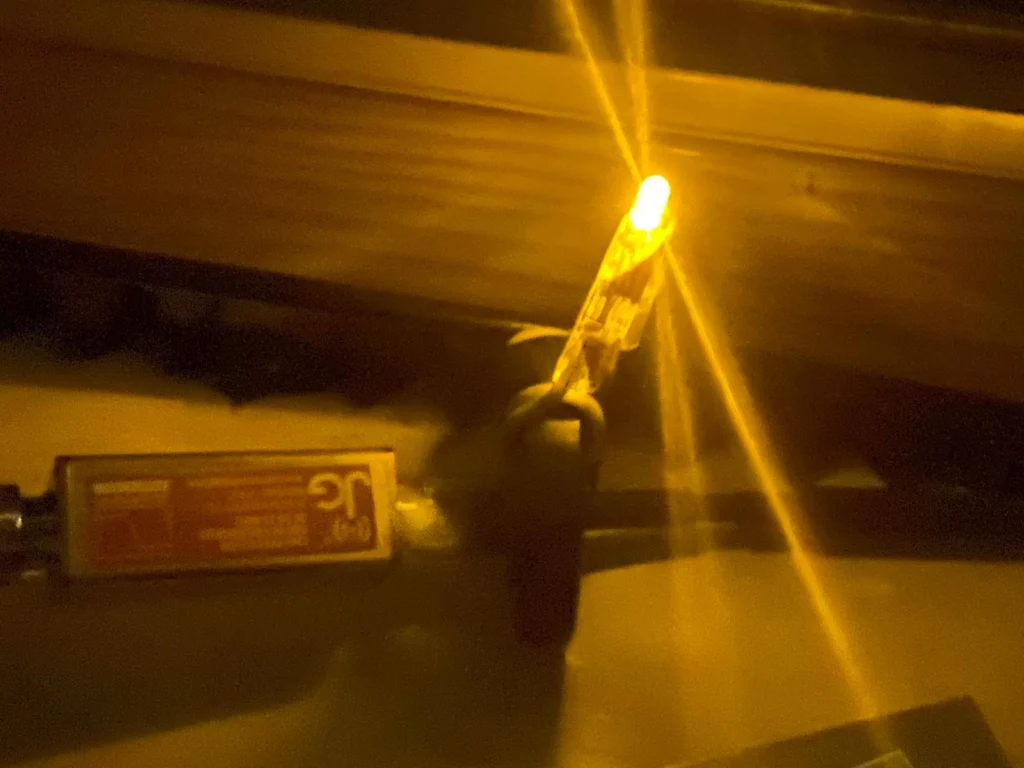

Questo indicatore di onde guaina viene utilizzato da Michael OE8YML sulla sua antenna a filo casuale alimentata all’estremità a casa. Lì il LED si illumina magnificamente al buio quando è attivo su bande superiori a 40 m – ideale per applicazioni a portante continua come FT8, in quanto si ottiene una piacevole atmosfera luminosa, a seconda del colore LED selezionato.
