Odkritje
Nenehno iščem zanimive naprave, komplete itd. Med spletnim raziskovanjem sem naletel na PortaPack Mayhem MH4 – obetaven sistem SDR za tehnološke navdušence.
Po naročilu se je začela čakalna doba približno mesec dni. Ko je paket končno prispel, je vseboval:
- Ohišje PortaPack H2
- HackRF One Board
- Različne antene za različna frekvenčna območja

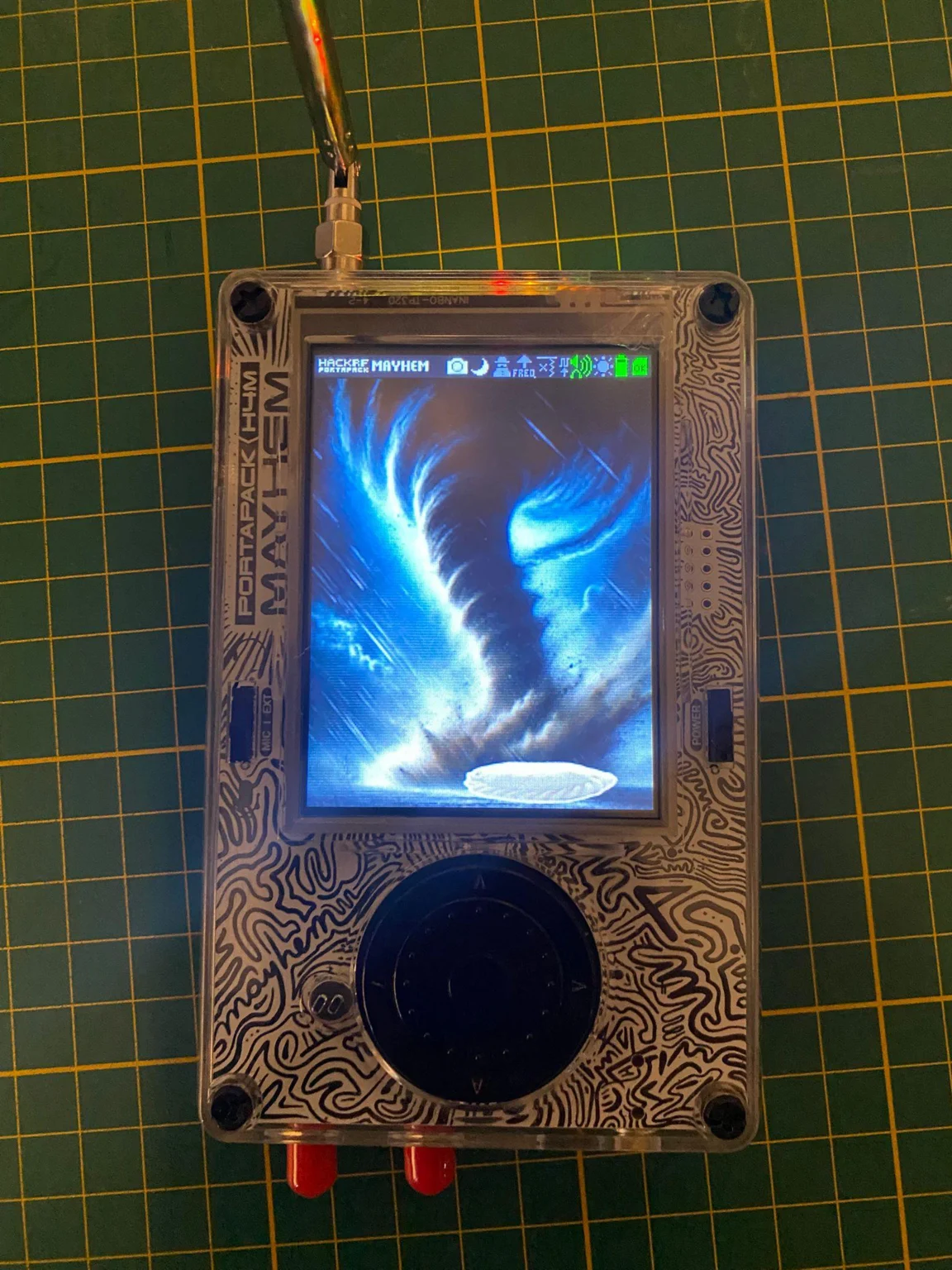

Pregled
PortaPack Mayhem MH4 je zelo prilagodljiva eksperimentalna naprava, definirana s programsko opremo (SDR), ki temelji na platformi HackRF. Radioamaterjem in tehnološkim navdušencem ponuja široke možnosti za analizo signala, dekodiranje in manipulacijo.
Tehnične specifikacije
- Osnova strojne opreme: HackRF One SDR
- Zaslon: TFT LCD 320×240 slikovnih pik
- Frekvenčno območje: 1 MHz – 6 GHz
- Frekvenca vzorčenja: do 20 MHz
- Dinamični razpon: >70 dB
- Procesor: ARM Cortex-M4
- Pomnilnik: 32 MB Flash, razširitev microSD
- Ohišje in zaslon PortaPack H4
- Firmware Mayhem z naprednimi funkcijami
Izhodna moč HackRF One
- Največja moč prenosa: +10 dBm (10 milivatov)
- Frekvenčno območje: 1 MHz – 6 GHz
- Tipična izhodna moč: 0 do +5 dBm
- Ločljivost nastavitve moči: 1 dB
- Pri višjih frekvencah izhodna moč minimalno pade
Pomembno: Dejanska moč prenosa je odvisna od:
- Frekvenčni pas
- Vrsta modulacije
- Temperatura
- Napajanje
Razpoložljiva orodja in funkcije
Analiza in sprejem signala
- Analizator spektra
- Analiza frekvenčnega spektra v realnem času
- Nastavljiva pasovna širina in ločljivost
- Idealno za identifikacijo frekvence
- Radijski sprejemnik
- Demodulacija AM/FM/SSB/WFM
- Širok frekvenčni razpon
- Natančna nastavitev frekvence
Dekodiranje signala
- Dekoder POCSAG
- Dešifriranje pozivnikov
- Podpora različnim vlečenjem zgradb
- Sprejem ADS-B
- Dekodiranje signalov letalskih transponderjev
- Podatki o položaju in podatki o letu
- Sledilnik APRS
- Amaterski radijski sistem za paketno poročanje
- Sledenje in dekodiranje amaterskih radijskih signalov položaja
- Lov na lisice
- Orodje za določanje položaja oddajnika
- Pomaga locirati vire radijskih signalov
- Podpira radijske amaterje pri iskalnih dejavnostih
- Vreme
- Dekodiranje vremenskih satelitov
- Sprejemanje in analiza vremenskih satelitskih signalov
- Predstavitev meteoroloških podatkov
- Čolni AIS
- Samodejni identifikacijski sistem za ladje
- Sprejemanje in dekodiranje signalov ladijskih transponderjev
- Sledenje ladij v realnem času
- MERILNIK ERT
- Merjenje porabe energije
- Analiza signalov števca električne energije
- Dekodiranje prenosov števcev energije
- Raven
- Merjenje moči signala
- Natančna analiza jakosti polja
- Grafična predstavitev jakosti signala
- Radiosnd
- Dekodiranje radiosonde
- Sprejemanje radijskih signalov Wetterballon
- Analiza atmosferskih podatkov
Manipulacija signala
- Generator signalov
- Ustvarjanje testnih signalov
- Različne vrste modulacije
- Nadzor frekvence in amplitude
- SIGGEN
- Napredno ustvarjanje signala
- Prilagodljive valovne oblike
Komunikacijska orodja
- Dekoder RTTY
- Dekodiranje teletipskega sporočila
- Podpora različnim vlečenjem zgradb
- Dekoder CTCSS/DCS
- Nadzor dostopa do zvočne frekvence
- Identifikacija podtonskih frekvenc
Posebne funkcije
- Tsakuovski Replay Attack
- Snemanje in ponavljanje radijskih signalov
- Orodje za analizo varnosti
- Merjenje RSSI
- Indikator moči signala
- Natančno merjenje jakosti polja
…
in veliko drugih aplikacij za številna področja uporabe
Osebni komentarji
Kot radioamaterju in študentu tehnologije mi PortaPack Mayhem MH4 ponuja neverjetne priložnosti za raziskovanje in analiziranje radijskih signalov. Zaradi vsestranskosti in razširljivosti je bistveno orodje za vse, ki jih zanimajo radijske komunikacije in brezžične tehnologije. Po mojem mnenju je Portapck MH4 starejši brat Pinball Zero in odlično dopolnjuje nastavitev! Poleg tega je vse odprtokodno, tako da lahko sodelujete pri projektu in prispevate. Osnovo kode in podatke o strojni opremi lahko skupnost nenehno širi.
73 od Michael OE8Y(a)ML
Pomembna opomba: izogibajte se nezakonitim pripomočkom! Vse funkcije je treba uporabljati v skladu z lokalnimi predpisi in zakoni.
