V tem prispevku opisujem gradnjo stabilne in zmogljive dipolne antene za 80-metrski pas, posebej optimizirane za delovanje na 3,7 MHz v območju SSB. Z dobrim materialom in natančno nastavitvijo je nastala stabilna antena, ki odlično deluje za radijske zveze po Evropi.
Material in orodje
- Antenska žica: DX Wire FL – 170m tuljava
Izbral sem to ojačano žico, ker se za razliko od običajne bakrene žice pod obremenitvijo ne raztegne. To jo naredi posebej vzdržljivo in stabilno. (Hvala @oe8yml) - Vektorski analizator: NanoVNA-H4
S tem analizatorjem sem lahko nastavil anteno na želeno resonančno frekvenco in opravil meritev SWR. Diagram prikazuje izmerjene vrednosti (glejte spodaj). - Balun: 1:1 HamKing BU-200
- Dušilka za skupne tokove: Da bi se izognil motnjam skupnih tokov, sem zgradil dušilko tako, da sem koaksialni kabel večkrat ovil okoli feritnega jedra. Jasen vodič najdete v tem videu.
Izračun in dolžina krakov dipola
S kalkulatorjem za dipole sem določil idealno dolžino krakov dipola. Frekvenca 3,7 MHz mi je bila pomembna, saj pretežno delujem v tem območju (SSB). Izračunana dolžina krakov za polvalovski dipol je bila 19,277 metra.
Da bi imel nekaj prostora za pritrditev in razbremenitev, sem krake podaljšal na 20,2 metra.
Pomembno: Dipolnih anten na splošno ne bi smeli krajšati, temveč jih raje na koncu zavihati in nato pritrditi. Ta metoda se je izkazala, potem ko sem nekoč anteno preveč odrezal in je bilo razmerje stoječega vala previsoko.
Poleg tega je anteno mogoče prilagoditi novemu okolju, če jo obesite drugje.
Nastavljanje in meritve
Po montaži sem anteno preizkusil z vektorskim analizatorjem in ugotovil dobro resonanco ter nizek SWR v območju 3,7 MHz. Graf SWR prikazuje dobro nastavljeno resonančno frekvenco.
Dolžino smo večkrat prilagajali s povečevanjem ali zmanjševanjem zavihane DX žice.
Vektorski analizator je bil postavljen na sredini in z 2 mobilnima telefonoma (WhatsApp videoklic) sem lahko videl rezultate analizatorja.
Z 2 PMR radijskima postajama smo ostali v stiku in anteno po vsaki prilagoditvi dolžine znova napeli za novo meritev.
Na koncu smo anteno še simetrizirali (naredili oba kraka enako dolga).
Za to sem izmeril dolžino zavihane části na strani kolega (od konca zanke, kjer je pritrjen vrvica, do konca kabla), kar je bilo 90 cm.
Nato sem ustrezno prilagodil drugi krak.
Pomembno je upoštevati, da je treba tudi pri meritvi uporabiti izolator (v mojem primeru vrvico), da se ne popači merilni rezultat.
Montaža in pritrditev
Konci krakov
Na koncih krakov smo naredili zanko za privezovanje in prevzem nateznih obremenitev. Odvečne konce žice smo zavihali in pritrdili s kabelskimi vezicami.
Konce krakov smo nato z navadno vrvico kot izolatorjem pritrdili na drevo in ograjo.
Dušilka za skupne tokove
Koaksialni kabel sem večkrat ovil okoli feritnega jedra za dušenje skupnih tokov.
Pritrditev na streho
Antena je pritrjena na vrv, ki sem jo napel med dimnikom in visokim drevesom v vrtu. Montaža je bila zategjena z ragljanim napenjalnikom, ki je odličen tudi za napenjanje vrvi. Vrv sem vzel dvojno (kot zanko) za večje trenje.
Razbremenitev
Običajno se priporoča dodati razbremenitev (enostavno izvedljivo z rolo in utežjo).
V mojem primeru sem jo izpustil in vrvi nisem povsem zategnil, tako da se ne bi smela pretrgati niti če se drevo premika v nevihti.
Oblika in višina
Antena je napeta v obliki obrnjenega V (inverted V).
Vrv in s tem balun je na približno 8 metrih višine, kraka pa sta pritrjena na približno 1 meter višine.
Ker antena visi relativno nizko glede na pas, seva pod zelo strmim kotom (NVIS). To ima prednost boljše komunikacije v bližnjem dosegu.
Zmogljivost in doseg

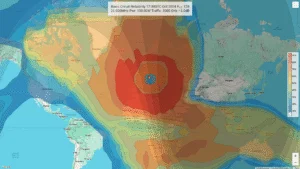

Za preizkus dosega sem anteno preveril na PSKreporter, pri čemer sem uporabil oddajno moč 100 W (približno ob 22. uri). Že po samo dveh minutah delovanja sem lahko ugotovil impresiven doseg, kar kaže na dobro nastavitev in učinkovitost.
Odpravljanje motenj
Večina motenj običajno izvira iz umetnih virov.
Vzroki motenj
- Stikalni napajalniki (polnilniki za telefone) ali drugi napajalniki
- LED-diode
Dobra metoda za grobo ugotovitev, ali motnje prihajajo iz lastne hiše, je izklopiti FI-stikalo in radio napajati z avtomobilsko baterijo. Tako lahko takoj vidite, koliko motenj je izginilo.
Nato se lahko z posameznimi varovalkami prebijate skozi sobe hiše in hitro najdete vzrok(e).
Upam, da ta navodila in slike dajo dober pregled gradnje 80-metrskega dipola in so koristna za kolege radioamaterje. V praksi antena kaže odlično stabilnost in zmogljivost.
