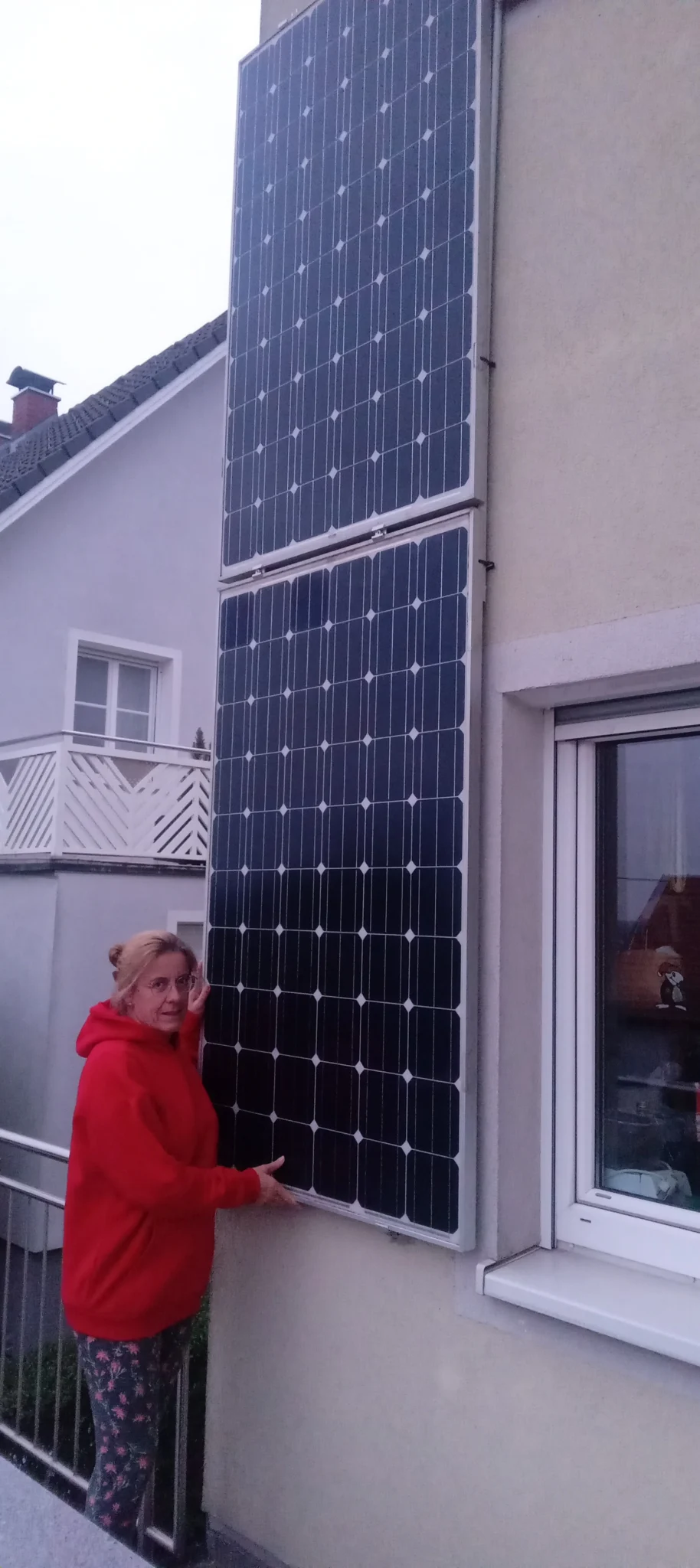

Po ponovni oskrbi našega strešnega fotonapetostnega sistema po 10 letih delovanja je ostalo nekaj starejših fotonapetostnih modulov, ki so idealni za poskuse in obrtniške projekte, kot je zasilno napajanje za naše radijske sisteme. Ozko grlo za nas je zdaj preprosto prostor na strehi ali drug primeren prostor, kjer lahko montirate fotonapetostne module, ne da bi ostali sostanovalci in sosedje deležni krize. Ob kuhinjskem oknu smo našli navpično stensko ploskev, ki je do polovice obrnjena proti jugu. Sabine OE5SLE se je strinjala, da je tam mogoče namestiti module, in tudi pomagala pri namestitvi. Zdaj smo na navpično steno prilepili dva modula in zdaj eksperimentiramo, kako lahko postavimo in upravljamo fotonapetostni sistem igrače, ki uporablja elektriko.
Predpostavka in zahteva vseh naših PV sistemov je, da pretvorniki ne povzročajo radijskih motenj. Zato smo ob ponovnem napajanju velikega PV sistema nadaljevali z zelo dobrimi izkušnjami z zaskočnimi razsmerniki Fronius in nismo prešli na kitajske hibridne razsmernike, a to je druga zgodba.
Eksperimentirali smo že z elektrarno Bluetti, da bi zagotovili samozadostno napajanje radijskih sistemov. Pravzaprav smo imeli zelo dobre izkušnje z Bluettijem glede kakovosti. Zelo pameten za uporabo, dober zaslon in integrirano vse, kar potrebujete za mobilno moč. Notranje zadeva bi morala delovati z baterijo LiFePO4 s 24 V ali 48 V, tako da je vedno potreben nižji stopenjski pretvornik za izhod DV 12 V in 10 A ter višji stopenjski pretvornik za izhod AC 230 V. 12V pretvornik povzroča grozen šum na kratkih valovih in CB, vendar ga je mogoče brez težav uporabljati za 2m naprave. Poleg tega 10 A ni dovolj za normalno delovanje 100 W kratkovalovne naprave. Izhod 230 V deluje brez opaznega hrupa v območju kratkih valov, vendar ima visoko porabo v mirovanju okoli 40 W, kar sčasoma opazno zmanjša raven baterije. Cevni ojačevalnik moči lahko upravljate na izhodu 230 V, če ni na voljo vtičnice in želite, da žice svetijo. Prav tako lahko priključite 40 V PV modul neposredno in ga uporabite za polnjenje Bluetti.
Toda po mojem mnenju Bluetti ni posebej primeren za oskrbo naše klubske radijske postaje OE5XBC (ali OE8XBC). Tukaj potrebujemo nekaj, kar deluje trajno z veliko manj mirujočega toka in zagotavlja brezskrbnost v smislu radijske tehnologije.
Po naključju sem naletel na ponudbo Amazona za 12V 100Ah LiFePO4 baterijo, ki je sedaj na voljo že krepko pod 200 eur. Pravzaprav sem jo želel kupiti kot zamenjavo za svinčeno baterijo v naši počitniški prikolici, a ker se je sezona kampiranja letos že končala, smo preizkusili novo uporabo baterije za napajanje našega radijskega sistema. Zato preprosto postavite baterijo pod mizo in jo povežite z radijskimi sprejemniki z nekaj varovalkami in kabli. Baterije 4S LiFePo4 imajo odlično lastnost, da je nivo napetosti primerljiv s svinčenimi baterijami in jih je mogoče priključiti neposredno na radijske naprave. Pri drugih 3 – 4S LIPO baterijah to ni tako enostavno, ker imajo bodisi premajhno napetost pri 12V ali preveč napetosti pri 16V. (Za delovanje SOTA z baterijami 3S LiPO imamo dodatne stare 2-metrske radijske sprejemnike, ki še vedno prenesejo napetost baterije 10 V, vendar je to že druga zgodba)
Torej priključite baterijo 100 Ah LiFePO4 pod mizo. S tokovno porabo mirujočega toka od 0,5 do 2 A za radijske sprejemnike in okoli 10 A za FM in 5-25 A za SSB lahko preživite cel dan v baraki, ne da bi se baterija izpraznila. Zdaj manjka le povezava s starimi PV moduli na kuhinjski steni. Pred 10 leti so imeli moduli okoli 275Wp in napetost 30-40V. Predvidevam, da so zdaj obdržali okoli 90% moči in proizvedejo okoli 250Wp.
Zdaj potrebujemo krmilnik polnjenja, ki transformira 60–80 V v 12 V in tako polni baterijo. Za to bi moral biti pravi krmilnik polnjenja MPPT. Nekateri krmilniki, opisani kot taki v opisih vetrovnih izdelkov, niso MPPT, temveč preprosti krmilniki PWM in porabijo velik del energije za polnjenje. Pravi krmilnik MPPT nadzoruje PV napetost in tok v skladu z algoritmom polnjenja in uravnava na največjo moč. Mercedes med temi krmilniki polnjenja so tisti iz Victrona, ki delujejo zelo dobro, vendar vedno potrebujejo mobilni telefon Bluetooth, da lahko spremljajo krmilnik polnjenja.
Zdaj smo preizkusili krmilnik polnjenja 30 A podjetja Epever in dodaten zaslon. Tudi ti so skupaj na voljo za nekaj več 100 evrov na Amazonu. Krmilnik polnjenja je prosto nastavljiv glede na vrsto baterije in končno polnilno napetost itd. ter podpira LiFePO4 baterije takoj po namestitvi. Končna napetost polnjenja pri 14,4-14,6V. Pri napetosti mirovanja 13,5 V je baterija precej polna, pri 12,8 V je že precej prazna in pri 10,8 V je čas za odklop bremena.
Po namestitvi in nastavitvi na LiFePO4 je krmilnik polnjenja takoj deloval in dejansko pretvori visoko PV napetost v raven 12 V, ne da bi pri tem porabil preveč energije. Tudi pri močni sončni svetlobi (heca – november je, izgube Cos (Phi) so manjše z navpično montažo pozimi) nismo opazili motenj ne na 2m ne na kratkih valovih. Vzdržali smo se dušenja vhodov in izhodov DC. Osvetlitev zaslona smo nastavili na vedno prižgano. Tega, skupaj s preostalo porabo energije krmilnika polnjenja, baterija čez noč sploh ne opazi.
Modul s 30 V in 250 Wp bi verjetno uspel, krmilnik polnjenja pa je zelo zaposlen z zmanjšanjem moči polnjenja z 2 moduloma, ko je malo sonca. Vendar sta bila 2 modula že tam in na steni je bilo še prostora.
Sistem že nekaj dni deluje precej gladko in se še ni zadimil. Upamo, da tako tudi ostane.
Radi bi slišali tudi druga poročila o samozadostnih sistemih zasilnega napajanja in sistemih za zagon v sili za napajanje radijskih sistemov in veselimo se kakršnih koli povratnih informacij v zvezi s tem.
73 de
Manfred OE5MBP in Sabine OE5SLE
na OE5XBC v Leondingu blizu Linza
